Détails sur le produit:
|
| type de mode: | mode unitaire | Perte par insertion: | DB du ≤ 2,5 |
|---|---|---|---|
| Type de connecteur: | SC/UPC | Nuber des canaux: | canal 8 |
| Longueur d'onde: | 1470-1610nm | Ondulation de bande passante: | ≤0.30dB |
| Perte de retour: | ≥45dB | Derectivity: | ≥50dB |
| Type de fibre: | Corning SMF-28 ultra | ||
| Surligner: | WDM dans la fibre optique,boîte d'arrêt de fibre de bâti de mur |
||

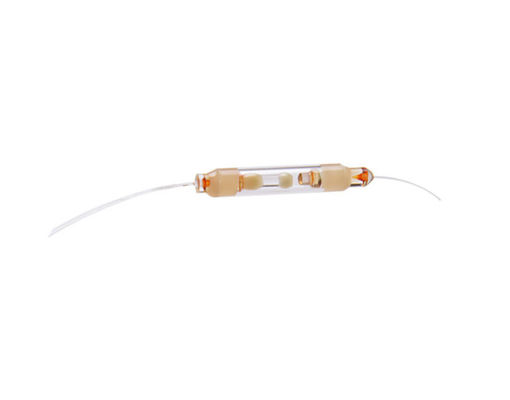

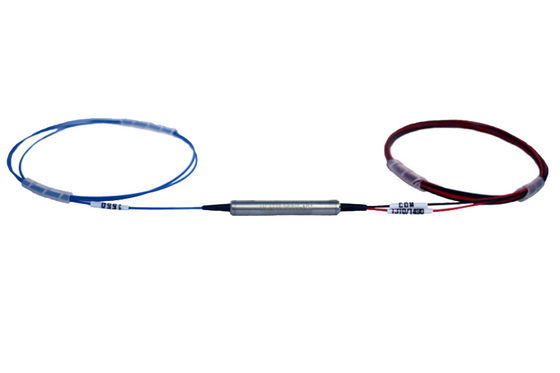

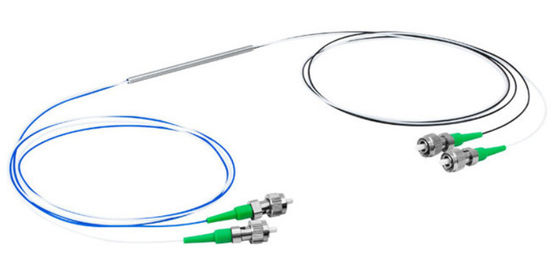

1550nm Pass/980nm reflètent le diviseur optique de fibre de WDM de filtre de FWDM 980/1550nm
Description
Le multiplexeur de Division de longueur d'onde du filtre 1310/1550nm est basé sur la technologie en couche mince dans l'environnement stable de filtre. Les dispositifs combinent ou séparent la lumière à la longueur d'onde différente dans une gamme de longueurs d'onde large. Ils offrent la perte par insertion très basse, la basse dépendance de polarisation, l'isolement élevé et l'excellente stabilité environnementale. La puissance élevée manipulant la capacité peut être réalisée par le traitement unique de tresse et le revêtement de haute qualité de l'AR. Ces composants ont été intensivement employés dans des amplificateurs d'EDFAs, de Raman, des réseaux de WDM et des instruments optiques de fibre.
Le WDM est basé sur la technologie en couche mince prouvée de folter. Ce WDM est très utilisé dans le système de communication optique de fibre et l'EDFA où les bandes de fonctionnement plates et larges sont nécessaires.
2.Features :
Large bande fonctionnante
Isolement élevé de la Manche
Basse perte par insertion
Fiabilité et stabilité élevées
3.Applications :
EDFA
FTTH
Système de CATV
Système de WDM
Applications
Réseaux d'Access
Systèmes de WDM de métro
Systèmes longs-courriers de WDM
Réseaux d'entreprises
Caractéristiques
| Article | Unité | Paramètres |
| Espacement de la Manche | Gigahertz | 200 |
| Gamme de longueurs d'onde | C- ou l'UIT de bande L creuse des rigoles 186,6 vers 196,1 THz | |
| Bande passante | Gigahertz | ≥+/- 33 |
| Ondulation de bande passante de transmission | DB | ≤0.3 |
| Perte par insertion de transmission | DB | ≤1.0 |
| Ondulation de bande passante de réflexion | DB | ≤0.2 |
| Perte par insertion de réflexion | DB | ≤0.4 |
| Isolement de transmission (canal d'ajustement) | DB | ≥30 |
| Isolement de transmission (canal non-ajustement) | DB | ≥50 |
| Isolement de réflexion | DB | ≥13 |
| Perte de personne à charge de polarisation | DB | ≤0.2 |
| Dispersion de mode de polarisation | picoseconde | ≤0.2 |
| Directivité | DB | ≥50 |
| Perte de retour | DB | ≥45 |
| Manipulation optique de puissance | mW | ≥500 |
| Charge de tension | N | ≥5 |
| Gamme de température de fonctionnement | -5 à 70 | |
| Température ambiante de température de stockage | -40 à +85 0C | |
| Type de fibre | SMF-28e | |
| Dimension de paquet | millimètre | 5,5 x 34mm |
Note : Toutes les caractéristiques sont basées sur les dispositifs sans connecteurs, et plus de garanties
longueur d'onde, polarisation et température.
Dessin de dimensions (millimètres)
Complot spectral (DB)
L'information de commande
| Produit | Fréquence de la Manche | Tube | Longueur de fibre | Connecteur |
| 200G | Grille d'UIT | fibre 1=250um | 1=0.5+/-0.1m | connecteur 0=No |
| Filtre de DWDM | Dans la C-bande | fibre 2=900um | 2=1.0+/-0.1m | 1=FC/UPC |
| 3=Others | 3=others | 2=FC/APC | ||
| 3=SC/UPC | ||||
| 4=SC/APC | ||||
| 5=LC |
