Détails sur le produit:
|
nom: | Câble de MPO MTP | Matériel: | LSZH, OFNP ou OFNR |
---|---|---|---|
type de mode: | OM3 | type de noyau: | 24 noyaux |
Connecteur: | PMT | Couleur: | Aqua, orange, Aqua rouge jaune et jaune |
Surligner: | Câble d'OM4 RoHS MPO MTP,câble d'OM3 RoHS MPO MTP,câble d'évasion d'OM3 OM4 MPO LC |
24 brins à plusieurs modes de fonctionnement de noyau du câble 24 des fibres OM3 OM4 RoHS MPO MTP
24 câbles à plusieurs modes de fonctionnement d'évasion du mpo LC d'assemblée plénière de la polarité B des brins OM3 des fibres OM4
Description de câble d'évasion de MPO LC

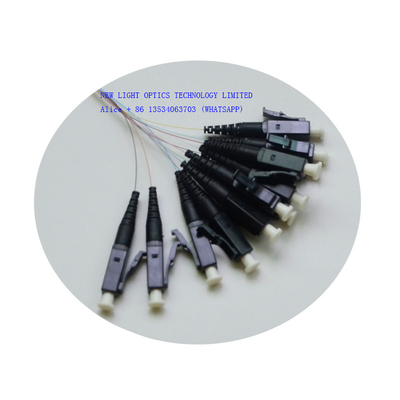

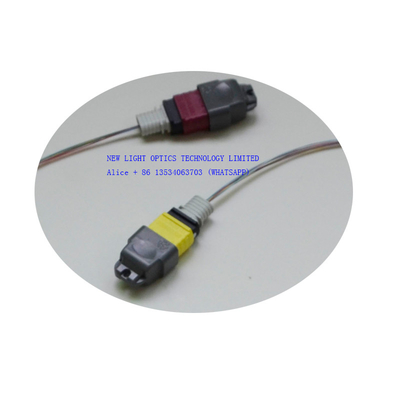

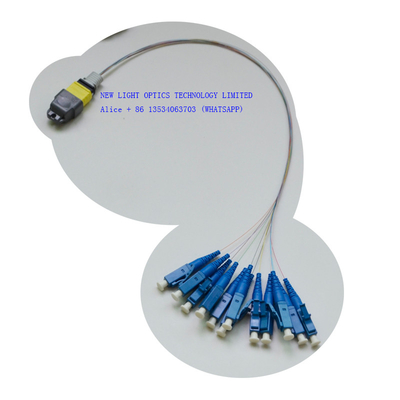

Les NOUVEAUX câbles LÉGERS de harnais de l'OPTIQUE MTP/MPO sont un genre de câble équipé d'évasion/sortance MPO avec un connecteur de MTP/MPO sur une extrémité et les connecteurs multiples de simple-fibre (LC, Sc, St, FC, etc.) sur l'autre extrémité, conçue pour la distribution de données et conduire aux tableaux de connexions. Ces câbles équipés satisfont les exigences 10G/25G de l'Ethernet, un Ethernet plus élevé de la vitesse 40G/100G, et peuvent être employés pour la migration norme-conforme d'usine de câble de 10G/25G à 40G/100G. Les câbles de harnais d'Opticking sont entièrement configurables, disponibles avec un grand choix de combinaisons de câble et de connecteur, y compris le type de connecteur, les configurations d'évasion et le matériel de veste. Avec la conception fortement intégrée et la capacité de fabrication, Opticking fournit les câbles adaptés aux besoins du client de harnais de MTP/MPO qui sont 100% examiné pour fournir des performances optimales et fiabilité.
Caractéristiques
Type de perte par insertion disponible dans la norme, élite/basse perte
Compte de fibre disponible dans 8, 12, 24
Type de connecteur de MTP/MPO disponible dans masculin, femelle
Type de fibre disponible dans le SM (G652D, G657A1, G657A2), millimètre (OM1, OM2, OM3, OM4)
Type de veste de câble disponible dans OFNR, LSZH, OFNP
Longueur de sortance disponible dans 0.5m, 1m, etc.
type de connecteur de Multi-fibre disponible dans MTP, MPO avec le type de polissage de RPA ou de PC
type de connecteur de Simple-fibre disponible dans le LC, Sc avec le type de polissage de RPA ou d'UPC
Longueur de câble globale disponible dans 1 à 999 mètres
Usine terminée et examinée avec la qualité garantie
À haute densité pour ménager nettement de l'espace
Conformez-vous à Telcordia GR-1435-CORE, GR-2866-CORE, GR-326-CORE, RoHS
Applications
Interconnexion de Data Center
Installations d'épine dorsale
Réseaux de télécommunication
LAN WAN Premises
Caractéristiques
• Usine-terminé fournissez à qualité cohérente, haute performance et réduisez le temps d'installation
• 100% examiné pour la basses représentation de perte par insertion et perte de rendement élevé
• MPO femelle au câble duplex de harnais de 4 x LC
• Approprié à l'application de MPO
• Fibre d'OM4 (OM3) 50/125μm
• Type polarité de B, utilisée pour 40G interconnexion de l'optique eSR4 et 10GBASE-SR de QSFP
• Représentation optimisée – disponible dans l'élite MTP et le connecteur de la meilleure qualité discret sur demande
• Conformez-vous au CEI 61754-7, à TIA/EIA 604-5, à Telcordia GR-1435-CORE et à RoHS
• Veste de LSZH par défaut
Le câble de correction de fibre de MPO est conforme à la norme IEC-61754-7 et TIA-604-5 (FOCIS-5). Il peut être très utilisé pour
Aperçu de câble de MPO MTP
Les nouveaux câbles légers de harnais de l'usine MTP/MPO et des câbles du tronc de MTP/MPO sont deux genres communs de câbles de fibre de MTP/MPO. Ils diffèrent entre eux dans des aspects tels que la fonction et l'application.
Des câbles de harnais de MTP/MPO sont conçus pour des applications à haute densité exigeant la haute performance et l'installation rapide. Les câbles de harnais fournissent une transition des câbles de multi-fibre à différentes fibres ou à connecteurs duplex. Par conséquent, ils peuvent répondre à un grand choix d'exigences de câblage de fibre.
Des câbles de tronc de MTP/MPO sont conçus pour les applications à haute densité qui offrent d'excellents avantages en termes de temps d'installation et économie de l'espace sur place. Les câbles de tronc servent de lien permanent reliant les modules de MTP/MPO entre eux.
Le laser a optimisé le câblage structuré par 40G/100G à plusieurs modes de fonctionnement utilise la transmission parallèle d'optique. MPO est l'une des technologies complémentaires qui permet le développement et le déploiement du dispositif parallèle d'optique. Indiqué dans la norme d'IEEE-802.3ba pour des vitesses de transmission d'Ethernet de la prochaine génération 40G/100G, il spécifie pour former un Ethernet 40G à l'aide de quatre canaux 10G au transit et de quatre canaux 10G pour recevoir au-dessus 12 d'un connecteur de la fibre MPO. De même, un Ethernet 100G est d'employer dix 10G creuse des rigoles pour transmettre et le canal dix 10G à recevoir au-dessus des 24 connecteurs de la fibre MPO.
Caractéristiques de câble de MPO MTP
Paramètre technique de câble de MPO MTP
Article | Paramètres techniques | |
Connecteur | MPO/MTP (F ou M) | MPO/MTP (F ou M) |
La température d'opération | -40°C | +80°C | |
Température de stockage | -40°C | +85°C | |
Perte par insertion |
SM : ≤ 0.75dB (valeur standard), ≤0.35dB (valeur typique) ; Millimètre : ≤ 0.50dB (valeur standard), ≤0.35dB (valeur typique) ; |
|
Perte de retour | SM : ≥60dB ; Millimètre : ≥35dB | |
Le type d'extrémité de MPO | Mâle : avec la goupille de guide ; Femelle : sans goupille de guide | |
Compte de fibre | fibre 8,12&24 | |
Type de connecteur de l'autre extrémité | MPO-femelle, MPO-mâle, FC, Sc, St, MU, LC, E2000 | |
Mode de fibre | Unimodal (G652, G655, G657), à plusieurs modes de fonctionnement (50, 62,5, OM2, OM3, OM4) | |
Type de câble de fibre | fibre du ruban 250um, câble plat, câble optique de fibre de paquet |
Les trois méthodes de polarité dactylographient A, le type B et le type C sont employés pour garantir la bonne attribution bidirectionnelle.
Pakcing
Nous l'emballerons par le sac d'OPP et la boîte de carton dehors. afin de protéger les marchandises ne sont pas endommagés quand la livraison.
FQA
1. Q : Êtes-vous fabricant ?
: oui, nous sommes fabricant à Shenzhen, Chine
2. Q : Quel est votre MOQ ?
: MOQ peut être les PCs 1, mais nous ne devons pas suggérer de commander les PCs 1, parce que le coût sera plus haut, de sorte que le prix soit plus élevé que votre budget.
3. Q : Quel est le prix ?
: Le prix est selon votre quantité. Après que vous nous fassiez connaître votre quantité, nous offrirons notre meilleur prix de vous. La grande quantité obtiendra très le prix concurrentiel.
4. Q : Pouvez-vous indiquer le prix FOB ?
: oui nous pouvons, mais due à la taille et au poids n'est pas grande, sont plus la livraison par avion, DHL, le TNT, l'UPC, le FEDEX, etc. Ainsi il il difficile de faire le prix FOB. La meilleure manière est nous a faits connaître vos spécifications détaillées et quantité, nous offrirons le fret avec le prix de produits de votre référence.
Nous avons très le logist de prix concurrentiel. Si votre quantité est grande et il y a des douzaines de boîtes de carton, nous pouvons figurer le fret par la mer pour votre référence.
Le prix d'EXW ou le prix de CFR sera meilleur. Vous pouvez nous contacter pour plus de solution si vous avez besoin.
5. Q : Va-t-elle comment votre qualité ?
: Notre production est selon le CEI, production en série de l'Europe, presque clôturée à l'atelier protégé de la poussière. Équipement de production importé et équipement de contrôle de qualité. Particulièrement équipements de MTP Daisi.
Tous les produits sont essai de 100% avant la livraison.
6. Q : Quel est votre délai d'exécution ?
: Nous avons trois usines en Chine. Une usine pour la production de câble optique de fibre, deux usines pour la corde de correction, PLC, ODF, adaptateur, atténuateurs, etc.
Pour la corde de correction optique de fibre, le délai d'exécution peut être de 2 ou 3 jours owrking pour 5000 PCs. les produits réguliers que nous sommes l'ont en stock. Nous pouvons traiter la commande urgente pour vous. Plus d'informations, vous pouvez vous sentir librement pour nous contacter.
7. Q : Quelle est votre garantie ?
: pour la corde de correction, nous avons 2 ans de garantie depuis la livraison, mais seulement responsable des dommages non-artificiels. Pour des dommages artificiels, nous pouvons repare il pour vous pour libre, mais du fret sera payé par votre côté.
8. Q : Quel est votre emballage ?
: Nous employons le paquet international d'exportation. attaché de l'emballage de différents produits pour votre référence. Nous pouvons également imprimer votre logo sur l'emballage
9. Q : Pouvez-vous faire OEM/ODM ?
: oui, nous pouvons. Nous sommes fabricant, tous les produits sommes acceptons OEM /ODM. nous pouvons signer la convention de confidentialité.
10. Q : Est-ce que je peux avoir un échantillon ?
: Il dépend de quels produits, pour l'adaptateur, l'atténuateur, corde de correction, tresse, nous peut fournir un sammple pour vous pour libre. Mais fret remboursé par votre côté.
Pour de grands produits de valeur, nous ne pouvons pas l'offrir pour libre, charge témoin et du fret remboursé d'abord, après que vous ayez passé la commande, la charge témoin sera retourné.
11. Q : Comment est-ce que je peux passer commande ?
: 1. envoyez-le courrier nous ou envoyez l'enquête. faites-nous connaître le nom de produits, spécifications détaillées, quantité. Fournissez votre pour recevoir l'adresse si vous avez besoin de nous pour figurer le fret pour vous.
2. Après que nous connaissions vos conditions, offrira notre meilleur prix de vous, avec le délai d'exécution. Le prix est selon votre quantité.
3. Quand vous acceptez la citation, nous ferons Profoma facturer avec notre compte bancaire.
4. Nous arrangerons la production pour vous après que nous ayons reçu le paiement.
5. Avant que nous la livraison confirmions pour recevoir l'information avec vous encore .and t'enverra le numéro de suivi après la livraison.
6. Nous essayerons notre meilleur pour répondre à vos exigences pour la coopération à long terme.
12. Q : Ce qui votre terme de paiement ?
: T/T, Western Union, Paypal, MoneyGram immédiatement. Pour la grande quantité, peut le dépôt de 50% à l'avance, solde de 50% payé avant la livraison.
