Détails sur le produit:
|
| Vitesse: | 10/100/1000M | taux de données: | 10g |
|---|---|---|---|
| Certificat: | CE, OIN, RoHS TUV, EMC | longueur d'onde: | 850nm |
| Application: | 10G Base-SR/SW à 10.3125G | produits: | 10 G SFP + 300 m 850 DS3 optique de l'émetteur-récepteur OLSP851XL- C (I) de fibre de nanomètre |
| Distance: | 300 m | Température de carter fonctionnante :: | Commerical : 0~70°C |
| Surligner: | émetteur-récepteur optique de SFP,Émetteur-récepteur d'Ethernet de gigabit |
||

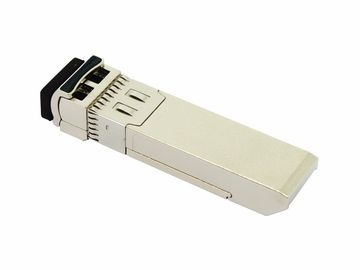

10 G SFP + 300 m 850 DS3 optique de l'émetteur-récepteur OLSP851XL- C (I) de fibre de nanomètre
Caractéristiques du produit
• Appuis jusqu'aux débits binaires 11.3Gb/s
• Connecteur duplex de LC
• Empreinte de pas que l'on peut brancher chaude de SFP+
• émetteur de 850nm VCSEL, détecteur photoélectrique de PIN
• Jusqu'à 300m sur 50/125um MMF (2000MHZ.KM)
• Consommation de puissance faible, < 1W="">
• Interface de moniteur diagnostique de Digital
• Interface optique conforme à IEEE 802.3ae
• Interface électrique conforme à SFF-8431
• Température de carter fonctionnante :
Commerical : 0~70°C
Industriel : - °C 40 à 85
Descriptions de produit
Des émetteurs-récepteurs que l'on peut brancher du petit facteur de forme augmentés par DS3 SFP+ d'OLSP851XL-C (I) sont conçus pour l'usage dans l'Ethernet 10-Gigabit au-dessus de la fibre multimode. Ils sont conformes avec SFF-8431, SFF-8432 et IEEE 802.3ae 10GBASE-SR/SW. Les conceptions d'émetteur-récepteur sont optimisées pour la haute performance et rentable pour fournir des clients les meilleures solutions pour la télécommunication et la télématique.
L'information de commande
| Numéro de la pièce | Description |
| OLSP851XL-CDS3 | SFP+, jusqu'à 11.3Gb/s, 850nm, 300m, 0~70℃, avec le moniteur diagnostique de Digital |
| OLSP851XL-IDS3 | SFP+, jusqu'à 11.3Gb/s, 850nm, 300m, -40~85℃, avec le moniteur diagnostique de Digital |
| Paramètre | Symbole | Minimal. | Maximum. | Unité | Note |
| Tension d'alimentation | Vcc | -0,5 | 4,0 | V | |
| Température de stockage | SOLIDES TOTAUX | -40 | 85 | °C | |
| Hygrométrie | Rhésus | 0 | 85 | % |
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Note |
| Émetteur | ||||||
| Longueur d'onde fonctionnante | λ | 840 | 850 | 860 | nanomètre | |
| Puissance d'Ave.output | PAVEZ | -6 | -1 | dBm | 1 | |
| Rapport d'extinction | ER | 4 | 4,5 | DB | ||
| Largeur spectrale de RMS | Δλ | 1 | nanomètre | |||
| Temps de hausse/automne (20%~80%) | Tr/Tf | 50 | picoseconde | |||
| Pénalité de dispersion | TDP | 3,9 | DB | |||
| Oeil optique de sortie | Conforme avec IEEE 0802.3ae | |||||
| Récepteur | ||||||
| Longueur d'onde fonctionnante | 840 | 850 | 860 | nanomètre | ||
| Sensibilité de récepteur (ER=4.5) | PSEN1 | -11,1 | dBm | 3 | ||
| Surcharge | PAVEZ | 0,5 | dBm | |||
| La visibilité directe affirment | PA | -30 | dBm | |||
| La visibilité directe De-affirment | Palladium | -12 | dBm | |||
| Hystérésis de visibilité directe | Palladium-PA | 0,5 | DB | |||
Notes :
1. Mesuré à 10.3125b/s avec la carte-test de NRZ de PRBS 2 31 – 1.
2.20%~80%
Interface série pour l'identification et le moniteur diagnostique de Digital
L'appui de l'émetteur-récepteur DS3 d'OLSP851XL-C (I) le protocole de transmission périodique à 2 fils comme défini dans le SFP+ MSA. L'identification périodique de SFP+ standard permet d'accéder à l'information d'identification qui décrit les capacités de l'émetteur-récepteur, les interfaces standard, le fabricant, et toute autre information. En plus, les émetteurs-récepteurs de ce SFP+ fournissent une interface diagnostique numérique augmentée de surveillance, qui permet l'accès en temps réel aux paramètres d'emploi de dispositif tels que la température d'émetteur-récepteur, le courant polarisé de laser, la puissance optique transmise, la puissance optique reçue et la tension d'alimentation d'émetteur-récepteur. Elle définit également un système sophistiqué de l'alarme et des drapeaux d'avertissement, qui alerte des utilisateurs quand les paramètres d'emploi particuliers sont dehors d'une gamme normale prémontée. SFP MSA définit une carte mémoire de 256 octets dans EEPROM qui est accessible au-dessus d'un interface série à 2 fils à l'adresse 1010000X (A0h) du bit 8, ainsi l'interface à l'origine de surveillance se sert de l'adresse du bit 8 (A2h), ainsi la carte mémoire périodique à l'origine définie d'identification reste sans changement. La structure de la carte mémoire est montrée dans Table1
Applications
• 10G Base-SR/SW à 10.3125G
la Manche de fibre de v10G
• D'autres liens optiques
Introduction de société
La nouvelle technologie légère d'optique a limité spécialisé dans la R&D de produits de télécommunication optique, la fabrication, les ventes et le service comme entreprise high tech. Notre usine a été établie en 2011 et avec 6 ans d'OEM et expérience de fabrication pour le client partout dans le monde.
Notre produit incluent : Corde de correction/tresses, câbles de corde de correction, corde de correction de MTP/MPO, adaptateur optique de fibre, atténuateur, connecteur optique de fibre… Etc. Nos produits très utilisés dans la télécommunication, la fibre CATV optique, fibre numérique d'Internet transmettent, station de base de données, etc.
La société ont la technologie de pointe, équipe professionnelle de R&D, équipement de production avancé, ingénieurs de compétence de sophisticate. Et le système de contrôle de haute qualité, nos produits offrent les clients aux Etats-Unis, l'Européen, au Brésil, le Moyen-Orient, et en Asie plus de 60 pays et secteurs.
Produits avec la réputation et le retour élevés de tous les clients !
Veuillez nous contacter si quels que nous pouvons soutenir et coopérer ensemble !
Détails d'emballage :
10pcs/boîte antistatique, boîte 40pcs/antistatique.
le transporteur préféré, svp nous informent à l'avance.
Nos services
Paiement
le transporteur préféré, svp nous informent à l'avance.
1. T/T/, PAYPAL, UNION DE WESTEN, GRAMME D'ARGENT, L/C.
2. le dépôt de 30% à l'avance, équilibre de 70% a payé avant la livraison.
