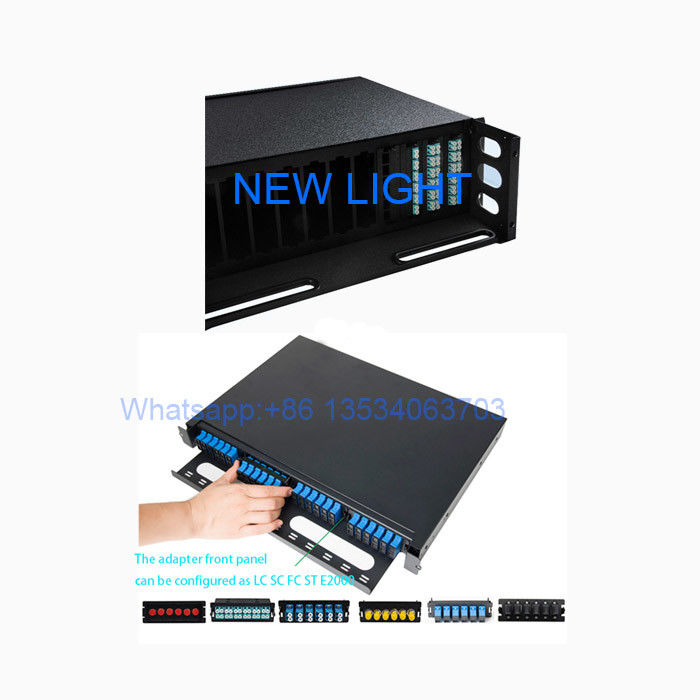

Panneau de patch en fibre optique de taille standard 24 avec boîtier de tiroir coulissant pour les centres de données

Nom De Marque:	New light
Numéro De Modèle:	12/ 24 panneaux de ptach de noyau de /48
Nombre De Pièces:	1~10000
Prix:	10~100
Détails De L'emballage:	boîte de l'opp bag+carton
Conditions De Paiement:	T / T, Western Union, Moneygram, PayPal

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

ROHS ;ISO9001

Apogation:

Centres de données, installations pré-terminées

Panneau avant:

LC, SC, ST, FC, E2000

Nom du produit:

Panneau de brassage à fibre optique MPO/MTP monté en rack à 24 fibres

Plateau:

Fibre 12/24/48/72/96

Poids:

Matériel:

Bronze phosphore

Couleur:

Blanc

Température de stockage:

-45 ° C ~ + 60 ° C

Type de produit:

clôture de tiroir de glissière- avec des plateaux d'épissure

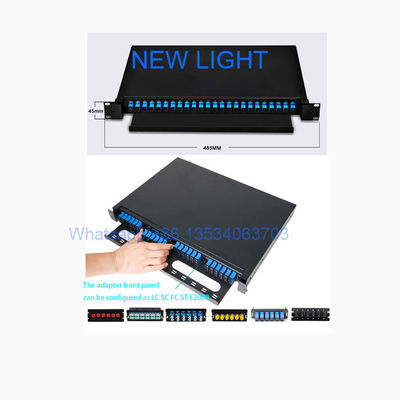

Dimensions:

1,75 "H x 17,0" L x 14,0 "P, 485 mm x 294 mm x 44 mm

Type d'adaptateur:

Port:

12/24/36/48/72/96/144/192/288/386

Capacité d'approvisionnement:

10000 par jour

Mettre en évidence:

pièces optiques et accessoires de fibre

Accessoires fibre optique

Description du produit

Port optique noir de la taille standard LC/SC/ST/FC de tableau de connexions de fibre de 1U 2U 3U

Présentation du produit

Panneau à fibre optique de port LC/SC/ST/FC de taille standard noire 1U 2U 3U conçu pour une gestion efficace de la fibre et une connexion croisée dans l'infrastructure de télécommunications.

Principales fonctionnalités

Taille standard avec une conception de structure légère et rationnelle
Plateau d'épissure interne interchangeable
Compatible avec les répartiteurs standards 19" et 23"
Convient aux applications à ruban et à fibre unique
Diverses plaques de panneau pour s'adapter à différentes interfaces d'adaptateur
Marquage frontal pour une identification et une utilisation faciles
Disponible dans les configurations 24C, 36C, 48C, 72C avec des tresses et des adaptateurs à fibre optique en option
Gestion et fonctionnement simplifiés

Description du produit

Ces panneaux de distribution de fibre, comprenant des câbles et adaptateurs MPO/MTP, facilitent la terminaison des câbles à fibre optique et donnent accès aux fibres individuelles pour une connexion croisée. Le boîtier métallique abrite des panneaux adaptateurs et des plateaux d'épissure de fibres, permettant aux fibres d'être fusionnées avec des tresses qui se connectent aux ports d'adaptateur internes fixes.

Les ports internes restent fixes pour des connexions permanentes, tandis que les ports externes accueillent les câbles de raccordement fibre fréquemment connectés pour une interconnexion flexible des appareils. Le panneau comporte deux compartiments : un pour les prises/adaptateurs de cloison et un autre pour le plateau d'épissure et le stockage de l'excédent de fibre.

Les modèles disponibles incluent des boîtiers coulissants montés en rack avec diverses configurations d'adaptateurs (LC multimode duplex, ST monomode) prenant en charge les applications fibre à 12, 24, 36, 48, 72, 96 et 144 cœurs. Compatible avec les interfaces SC, ST, FC, LC, MTRJ, E2000 avec accessoires de fibre et tresses en option.

Applications

Boucle d'abonné aux télécommunications
Fibre jusqu'au domicile (FTTH)
Réseaux LAN/WAN
Systèmes de télévision par câble

Spécifications mécaniques et environnementales

Paramètre	Spécification
Température de fonctionnement	-25℃ à +40℃
Température de stockage	-25℃ à +55℃
Humidité relative	≤85% (+30℃)
Pression atmosphérique	70Kpa à 106Kpa
Couleur	Noir

Dimensions

Modèle	Quantité de fibres	Hauteur	Dimensions (LLH)
Montage en rack	Noyau 12/24/48/96	1U	430354.144mm

Méthodes de polarité

Une polarité appropriée de la liaison fibre garantit que les signaux d'émission (Tx) et de réception (Rx) sont correctement adaptés entre les connexions. Trois méthodes de polarité standard de l'industrie sont disponibles pour les composants multifibres :

Méthode A

Utilise des câbles principaux MPO droits de type A avec des connecteurs à clé haut/bas. La fibre de position 1 arrive à la position 1. Nécessite un cordon de brassage d'émetteur-récepteur pour les applications duplex.

Méthode B

Utilise des connecteurs à clé aux deux extrémités, en inversant les positions (position 1 à 12, position 2 à 11). Utilise des cordons de brassage AB droits pour les applications duplex.

Méthode C

Utilise des connecteurs clé haut/bas avec retournement de paire interne (position 1 vers 2, position 2 vers 1). Convient pour le duplex mais n'est pas recommandé pour les applications parallèles à 8 fibres 40/100 Gig.

Les équipements de test professionnels tels que MultiFiber™ Pro de Fluke Networks garantissent un déploiement de polarité correct pour les cordons de brassage, les liaisons permanentes et les canaux.
