3M LC-LC Cordon de patch en fibre optique à mode unique de 3,0 mm de diamètre et faible perte d'insertion

Nom De Marque:	NewLight
Nombre De Pièces:	1~100000
Prix:	0.1~100
Détails De L'emballage:	PCs 1 par paquet
Conditions De Paiement:	T / T, Western Union, , PayPal

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

ISO ,ROSH

Nom:

Cordon de brassage fibre LC-LC

Diamètre:

3,0 mm

modèle:

Singlemode

Connecteur:

LC-LC

Couleur:

Bleu

Longueur:

3 mètres

Capacité d'approvisionnement:

1000000

Mettre en évidence:

cordon de brassage monomode lc-lc

cordon de fibre optique monomode lc

cordon de brassage lc upc de 3m

Description du produit

Cordon de raccordement fibre optique monomode 3M LC-LC (LC/UPC vers LC/UPC, 9/125μm, 3.0mm, Simplex)

Cordon de raccordement monomode simplex LC/UPC vers LC/UPC de 3 mètres sur fibre 9/125μm G.652D avec une gaine PVC de 3.0mm de couleur bleue. Connecteurs LC à férrule en céramique de 1.25mm terminés en usine, poli UPC (0°), 100% inspectés au niveau de l'extrémité et testés individuellement en termes de perte d'insertion.

Présentation du produit

Ce cordon de raccordement monomode 3M LC-LC utilise une seule fibre G.652D 9/125μm dans une gaine mince de 3.0mm, occupant ainsi environ la moitié de l'espace de routage d'un ensemble SC ou duplex zipcord — le choix pratique pour les ODF haute densité, les panneaux de brassage et le routage rack à rack, ainsi que pour les ports d'émetteurs-récepteurs SFP, SFP+ et GBIC 1G/10G à 1310/1550nm. Chaque cordon est assemblé, poli et testé dans notre usine de Shenzhen et est livré avec un rapport de test de perte d'insertion / perte de retour par pièce sur demande.

Photo du produit

Produit réel — Cordon de raccordement monomode simplex 3M LC-LC, connecteurs LC/UPC, gaine PVC bleue de 3.0mm

Caractéristiques spécifiques LC-LC

Férrule en céramique LC/UPC de 1.25mm aux deux extrémités — empreinte de connecteur moitié moindre que celle du SC, doublant la densité de ports sur les cartes de ligne, les ODF et les panneaux de brassage
Monomode 9/125μm G.652D (OS2) — 1310/1550nm, couvrant les liaisons 1G/10G jusqu'à 10 km et 40G/100G sur des paires duplex parallèles
Construction simplex — une fibre, une gaine de 3.0mm : le bon choix pour les liaisons unidirectionnelles (Tx uniquement) et pour construire des paires duplex à partir de deux cordons
Perte d'insertion ≤0.3dB (typique 0.15dB) — chaque cordon est mesuré individuellement, pas par échantillonnage de lot
Poli en dôme UPC 0°, perte de retour ≥50dB — stable sur les canaux WDM et CATV de retour
≥1000 cycles d'accouplement — la férrule en céramique de zircone et le boîtier LC usiné avec précision maintiennent la dérive de la perte d'insertion dans ±0.1dB
Gaine PVC de 3.0mm résistante aux petites courbures, bleue — codée par couleur pour monomode UPC et facile à suivre dans les gestionnaires de câbles denses

Spécifications techniques

Paramètre	Spécification
Type de produit	Cordon de raccordement fibre optique monomode simplex LC/UPC – LC/UPC
Connecteur A / Connecteur B	LC/UPC / LC/UPC (férrule en céramique de zircone 1.25mm, boîtier bleu)
Type de fibre	Monomode 9/125μm G.652D (OS2)
Nombre de fibres / Construction	1 fibre – Simplex
Longueur d'onde	1310 / 1550nm
Diamètre extérieur / Matériau / Couleur de la gaine	3.0mm / PVC / Bleu
Longueur	3m standard (0.5m – 50m disponibles sur commande)
Perte d'insertion	≤0.3dB (typique 0.15dB)
Perte de retour	≥50dB (UPC)
Répétabilité / Interchangeabilité	≤0.1dB / ≤0.2dB
Durabilité	≥1000 cycles d'accouplement
Température de fonctionnement	-40°C à +85°C
Température de stockage	-45°C à +85°C
Polarité	Droite (A-A), fibre unique
Conformité	ISO 9001 / CE / RoHS ; méthodes de test IEC 61300-3-4 / 3-6

Inspection de l'extrémité et données de test

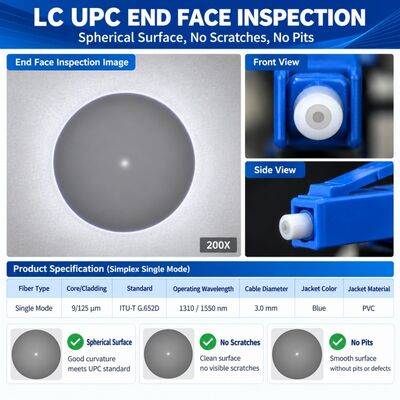

Chaque férrule LC/UPC de ce cordon passe une inspection microscopique de l'extrémité avant l'emballage — le dôme doit être exempt de rayures, de piqûres et de contamination, et le connecteur est rejeté et repoli si un défaut est trouvé. La perte d'insertion et la perte de retour sont ensuite mesurées sur l'assemblage fini, un cordon à la fois, et les valeurs mesurées sont enregistrées sur l'étiquette de test du cordon.

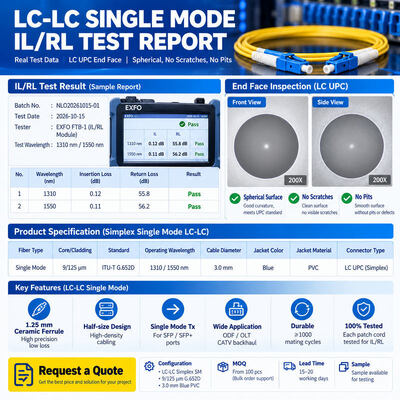

À gauche : enregistrement de l'inspection de l'extrémité LC/UPC | À droite : rapport de test IL / RL pour ce cordon de raccordement monomode 3M LC-LC

Les valeurs IL / RL mesurées dans le rapport ci-dessus sont les chiffres réels pour le lot testé et restent dans la spécification de cette page (IL ≤0.3dB, RL ≥50dB). Une copie du rapport de test par lot est jointe aux marchandises ; un enregistrement de test par pièce peut être fourni sur demande.

Utilisation de ce cordon

Ports d'émetteurs-récepteurs SFP, SFP+ et GBIC 1G/10G dans les commutateurs et routeurs
ODF haute densité, panneaux de brassage et raccordement rack à rack / interconnexion dans les centraux et les centres de données
Accès FTTH / FTTB / FTTX et salles d'équipement de télécommunication (OLT vers ODF)
Liaisons CATV tête de réseau et retour (1310nm aller / 1550nm retour)
Réseaux locaux dorsaux, câblage de campus et instruments de test de laboratoire

Emballage et livraison

1 pièce par sac PE, étiquette de test individuelle par cordon ; MOQ 1 pièce, délai de livraison 7 jours ouvrables pour les longueurs standard ; longueur, poli (UPC/APC), gaine (PVC/LSZH) et couleur OEM disponibles.

Demander un devis

Indiquez-nous votre configuration exacte et nous vous répondrons avec le prix, le délai de livraison et les données de test dans les 12 heures ouvrables.

Longueur (0.5m – 50m) et quantité
Poli : LC/UPC ou LC/APC | Gaine : PVC ou LSZH | Couleur
Port de destination / terme commercial (EXW, FOB Shenzhen, CIF)
Si vous avez besoin du rapport de test de perte d'insertion par pièce inclus

Utilisez le bouton de demande sur cette page pour envoyer votre besoin — échantillons disponibles pour évaluation.
