Détails sur le produit:
|
nom: | Câble de MPO MTP | Matériel: | LSZH, OFNP ou OFNR |
---|---|---|---|
type de mode: | OM3 OM4 OS2 | type de noyau: | 8/12 /24core |
Connecteur: | MPO | Couleur: | Aqua, orange, Aqua rouge jaune et jaune |
Surligner: | Câble de la veste MPO OM4 de LSZH,câble de fibre de la veste MPO 12 de LSZH,câble de fibre d'OM4 MPO 24 |
12 24 brins multimodes de câble des fibres MPO OM4 avec la veste de LSZH
12 24 Fibres OM3 Multimode Brins Polarité A Plenum câble fibre om4
Descriptioncâble fibre om4
MPO-MPO-OS2-24B est un câble MPO à MPO femelle, OS2 monomode, 24 fibres, type B disponible en longueur de 1 mètre à 50 mètres.Ce câble MPO à MPO utilise une fibre monomode de 9/125 microns avec un diamètre de gaine de câble de 3 mm.Le matériau de la gaine de câble est disponible en deux options - Low Smoke Zero Halogen (LSZH) ou Optical Fiber Nonconductive Plenum (OFNP).La gaine de câble LSZH garantit des caractéristiques de fumée réduites et nulles, mais les câbles OFNP ont des caractéristiques de résistance au feu et de faible production de fumée.L'OFNP est le câble à fibre optique le plus résistant au feu et aucun autre type de câble ne peut être utilisé comme substitut.Le câble MPO vers MPO prend en charge les longueurs d'onde de 1310 nm et 1610 nm, et son atténuation à 1310 nm est de 0,35 dB/km et à 1610 nm de 0,22 dB/km, ce qui garantit les meilleures performances sur de longues distances.Le câble MPO vers MPO garantit la meilleure perte d'insertion de qualité standard inférieure à 0,7 dB.La température de fonctionnement est comprise entre -20 C et +70 C, ce qui convient à une large gamme d'environnements.Le câble MPO-MPO-OS2-24B MPO à MPO est fabriqué avec une configuration croisée de type B pour prendre en charge les applications émetteur-récepteur à émetteur-récepteur ou émetteur-récepteur à panneau de brassage haute vitesse 100G Data Center.
Le câble de raccordement MPO-MPO-OS2-24B est certifié CE/RoHS et est conforme aux normes de sécurité des produits.Le câble MPO à MPO est entièrement conforme aux spécifications ISO/IEC-61754, EN 50399 et EN 50575.Par conséquent, la conformité aux normes ci-dessus garantit que le câble MPO à MPO est compatible avec les équipements d'autres fabricants (câbles, cassettes, adaptateurs).Et garantit également que la gaine du câble répond pleinement à ses propriétés matérielles.
Points forts
Type : câble de jonction à fibre optique
Connecteur : MPO femelle vers MPO femelle
Nombre de fibres : 12 24
Polarité : Type B
Type de fibre : Fibre monomode OS2 9/125um (SMF)
Type de veste : LSZH |OFNP
Longueur d'onde : 1310 |1610 nm
Température de fonctionnement : -20°C à +70°C
Couleur jaune
Longueur du câble : 1 m à 50 m
Disponible en trois types de polarité :
Type-A (Straight Through)
Type-B (croisé, renversé)
Type-C (paire croisée, renversement)
Caractéristiques
• Les terminaisons en usine offrent une qualité constante, des performances élevées et réduisent le temps d'installation
• Testé à 100 % pour une faible perte d'insertion et une perte de retour élevée

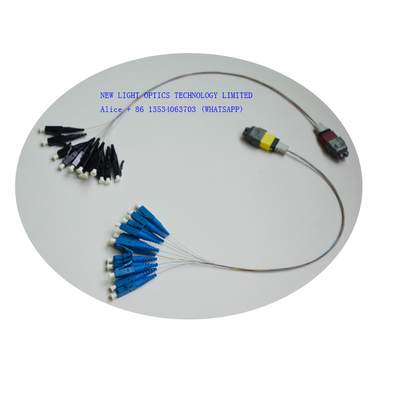

• MPO femelle à 4 x câble de faisceau duplex LC
• Convient aux applications MPO
• Fibre OM4 (OM3) 50/125 μm
• Polarité de type B, utilisée pour l'interconnexion optique 40G QSFP eSR4 et 10GBASE-SR
• Performances optimisées - disponible en MTP élite et connecteur premium discret sur demande
• Conforme aux normes CEI 61754-7, TIA/EIA 604-5, Telcordia GR-1435-CORE et RoHS
• Veste LSZH par défaut
Le câble de raccordement à fibre optique MPO est conforme aux normes IEC-61754-7 et TIA-604-5 (FOCIS-5).Il peut être largement utilisé pour

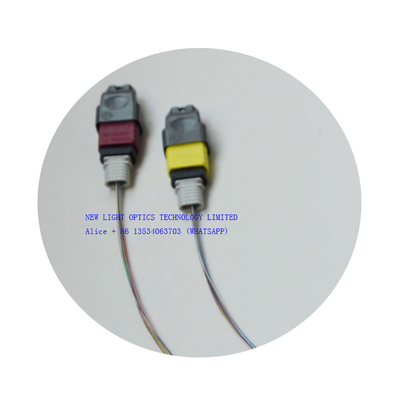

Présentation du câble MPO MTP
Les câbles de harnais MTP/MPO New Light Factory et les câbles de jonction MTP/MPO sont deux types courants de câbles à fibre MTP/MPO.Ils diffèrent les uns des autres dans des aspects tels que la fonction et l'application.
Choisissez votre polarité
Type A - Droit : La polarité directe est généralement utilisée pour connecter des panneaux de brassage.Ils sont câblés dans une configuration en miroir, allant de la broche 1 sur une extrémité du connecteur à la broche 1 sur l'extrémité opposée, etc.
Type B - Renversement : la polarité de renversement est principalement utilisée pour la connexion aux commutateurs et aux émetteurs-récepteurs dans les applications 40 Gb.Dans une polarité inversée à 12 brins, le câble est câblé de la broche 1 à une extrémité du connecteur à la broche 12 à l'extrémité opposée.Puis de 2 à 11, et ainsi de suite.
Type C - Inversé : la polarité inversée par paire est le type de polarité le plus couramment utilisé pour ce câble, et généralement utilisé dans les applications de cassette à cassette.La broche 1 à une extrémité va à la broche 2 à l'extrémité opposée, et 2 à 1, 3 à 4, 4 à 3, et ainsi de suite.Il s'agit de l'option de polarité par défaut, mais vous pouvez sélectionner la polarité souhaitée dans notre menu déroulant ci-dessus.
Caractéristiques du câble MPO MTP
Paramètre technique du câble MPO MTP
Article | Paramètres techniques | |
Connecteur | MPO/MTP(F ou M) | MPO/MTP (F ou M) |
Température de fonctionnement | -40°C ~ +80°C | |
Température de stockage | -40°C ~ +85°C | |
Perte d'insertion |
SM : ≤ 0,75 dB (valeur standard), ≤ 0,35 dB (valeur typique) ; MM : ≤ 0,50 dB (valeur standard), ≤ 0,35 dB (valeur typique) ; |
|
Perte de retour | SM : ≥60 dB ;millimètre : ≥35dB | |
Le type d'extrémité MPO | Mâle : avec goupille de guidage ;Femelle : sans goupille de guidage | |
Nombre de fibres | Fibre 8,12&24 | |
Type de connecteur de l'autre extrémité | MPO-femelle , MPO-mâle , FC , SC , ST , MU , LC , E2000 | |
Mode fibre | Monomode (G652,G655,G657), multimode (50, 62.5, OM2, OM3, OM4) | |
Type de câble fibre | Fibre ruban 250um, câble ruban, câble à fibres optiques Bundle |
Les trois méthodes de polarité Type A, Type B et Type C sont utilisées pour garantir la bonne allocation bidirectionnelle.
Emballage
Nous l'emballerons par sac OPP et boîte en carton à l'extérieur.afin de protéger les marchandises ne sont pas endommagées lors de la livraison.
FQA
1. Q :Êtes-vous fabricant ?
A : oui, nous sommes fabricant à Shenzhen, Chine
2. Q :Quel est votre MOQ ?
A: MOQ peut être 1 pièces, mais nous ne suggérons pas de commander 1 pièces, car le coût sera plus élevé, de sorte que le prix sera supérieur à votre budget.
3. Q :Quel est le prix ?
A : Le prix est selon votre quantité.Après nous avoir fait part de votre quantité, nous vous proposerons notre meilleur prix.Une grande quantité obtiendra un prix très compétitif.
4. Q :Pouvez-vous citer le prix FOB?
A: oui nous pouvons, mais en raison de la taille et du poids n'est pas grand, la plupart sont livrés par avion, DHL, TNT, UPC, FEDEX, etc.Il est donc difficile de faire le prix FOB.La meilleure façon est de nous faire part de vos spécifications détaillées et de votre quantité, nous vous proposerons le fret avec le prix des produits pour votre référence.
Nous avons des prix très compétitifs.Si votre quantité est importante et qu'il y a des dizaines de boîtes en carton, nous pouvons déterminer le fret par mer pour votre référence.
Le prix EXW ou le prix CFR sera meilleur.Vous pouvez nous contacter pour plus de solution si vous avez besoin.
5. Q :Quelle est votre qualité ?
A: notre production est conforme à la production standard IEC, Europe, presque fermée à un atelier sans poussière.Équipement de production importé et équipement de contrôle de qualité.Surtout les équipements MTP Daisi.
Tous les produits sont testés à 100% avant la livraison.
6. Q :Quel est votre délai d'exécution ?
A : Nous avons trois usines en Chine.Une usine pour la production de câbles à fibres optiques, deux usines pour cordon de brassage, PLC, ODF, adaptateur, atténuateurs, etc.
Pour le cordon de raccordement à fibre optique, le délai peut être de 2 à 3 jours ouvrables pour 5000 pièces.produits réguliers que nous avons en stock.Nous pouvons traiter une commande urgente pour vous.Plus d'informations, n'hésitez pas à nous contacter.
7. Q :Quelle est votre garantie ?
A : pour le cordon de raccordement, nous avons 2 ans de garantie depuis la livraison, mais uniquement responsable des dommages non artificiels.Pour les dommages artificiels, nous pouvons le réparer gratuitement, mais le fret sera payé à vos côtés.
8. Q :Quel est votre emballage ?
R : Nous utilisons un package d'exportation international.Ci-joint un emballage de différents produits pour votre référence.Nous pouvons également imprimer votre logo sur l'emballage
9. Q :Pouvez-vous faire OEM/ODM ?
A: oui, nous pouvons.Nous sommes fabricant, tous les produits sont acceptés OEM/ODM.nous pouvons signer l'accord de confidentialité.
10. Q :Puis-je avoir un échantillon ?
A: cela dépend des produits, pour l'adaptateur, l'atténuateur, le cordon de raccordement, la queue de cochon, nous pouvons vous fournir un échantillon gratuitement.Mais fret remboursé à vos côtés.
Pour les produits de grande valeur, nous ne pouvons pas l'offrir gratuitement, frais d'échantillon et fret remboursés en premier, après avoir passé la commande, les frais d'échantillon seront retournés.
11. Q :Comment puis-je commander ?
A: 1. envoyez-nous un courrier ou envoyez une demande.laissez-nous savoir le nom des produits, les spécifications détaillées, la quantité.Fournissez votre adresse de réception si vous avez besoin que nous calculions le fret pour vous.
2. Une fois que nous connaissons vos besoins, nous vous proposerons notre meilleur prix, avec un délai de livraison.Le prix est selon votre quantité.
3. Lorsque vous acceptez le devis, nous établirons une facture Profoma avec notre compte bancaire.
4. Nous organiserons la production pour vous après réception du paiement.
5. Avant la livraison, nous confirmerons à nouveau les informations de réception avec vous. Et vous enverrons le numéro de suivi après la livraison.
6. Nous ferons de notre mieux pour répondre à vos exigences de coopération à long terme.
12. Q :Quel est votre délai de paiement?
A: T/T, Western Union, Paypal, MoneyGram à la fois. Pour un gros montant, peut déposer 50% à l'avance, 50% solde payé avant la livraison.
