Détails sur le produit:
|
Type de connecteur: | MTP | type de mode: | MM/SM |
---|---|---|---|
Couleur de câble: | 8/12 | Diamètre de câble: | 3.0mm 0.9mm |
Longueur de câble: | 15m/5m/10m | Perte par insertion: | ≤0.35dB |
Perte de retour: | APC≥65dB ; PC≥55 | ||
Surligner: | MPO à MPO Jumper Fiber Cable,pullover de fibre du mpo 100G,Pullover de fibre de mpo de PVC |

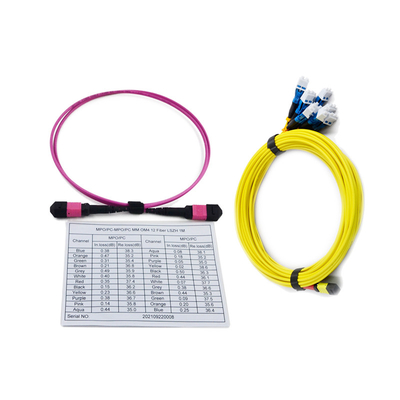

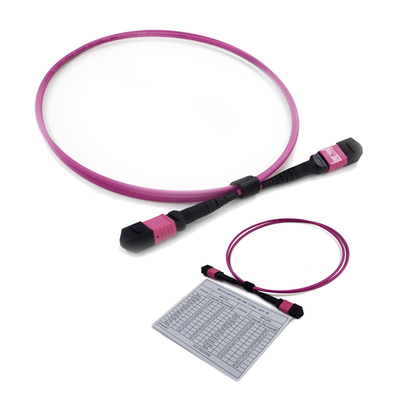

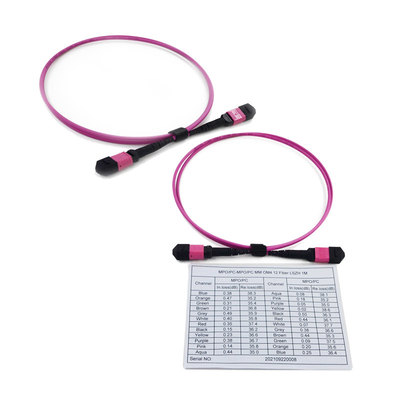

Basse perte par insertion 3.0mm 100G MPO à la corde de MPO Jumper Patch avec le connecteur femelle 10m
Aperçu de
Basse perte par insertion 100G MPO à la corde de MPO Jumper Patch avec le connecteur femelle 10m
Les centres de traitement des données de nos jours subissent la grande migration à des réseaux plus élevés de vitesse. Vu la croissance de câblage inévitable de l'environnement 40/100G à haute densité, de 12 fibres et 24 câblages de la fibre du MTP/MPO sont présentés comme solution idéale et faisable. Cet article prévoit une compréhension de base de système de câblage de MTP/MPO, qui peut aider à fournir l'interconnexion solide de MTP/MPO avec la gestion appropriée de polarité.
Dans n'importe quelle installation, il est important de s'assurer que l'émetteur optique à une extrémité est relié au récepteur optique à l'autre. Ceci assortiment du transmettent le signal (Tx) au reçoivent l'équipement (Rx) aux deux fins du lien optique de fibre désigné sous le nom de la polarité. La polarité de MTP/MPO câblant dans 40G/100G a hanté beaucoup de directeurs de câble. Heureusement, il y a des approches qui peuvent faciliter l'entretien correct de polarité de MTP/MPO dans les connexions duplex périodiques de signaux et les connexions parallèles de signaux.
Sujets de polarité dans le lien de câblage de MTP/MPO
La migration de 10G à 40/100G exige une voie simple pourtant robuste. Et cette voie est concentrée sur la connectivité de MTP/MPO. Pour maintenir la polarité correcte dans des systèmes de MTP/MPO, la propriété des composants des systèmes de MTP/MPO devrait être comprise premièrement. Ainsi, cette section commence par une présentation des composantes de base requises pour le système de câblage de MTP/MPO.
Connecteur de MTP/MPO
Le connecteur de MTP/MPO peut loger n'importe où de 6 à 72 fibres, avec 12 rangées de fibre étant le plus commun. Le connecteur de MTP/MPO est disponible dans une version masculine (avec des goupilles) ou une version femelle (sans goupilles). Les goupilles s'assurent que les avants des connecteurs sont exactement alignés sur le contact et que les endfaces des fibres ne sont pas compensés. Il y a des cannelures de guide (clés) du côté supérieur du connecteur de MTP/MPO, qui s'assure que l'adaptateur tient le connecteur avec les extrémités correctes alignées les uns avec les autres. Un point blanc est en plus marqué d'un côté du connecteur pour dénoter où la position 1 est. L'orientation de cette clé détermine également la polarité du câble de MTP/MPO.
Information sur le produit
Compte de fibre | 12 | Mode de fibre | 9/125μm |
Type 1 de connecteur | LC | Type2 de connecteur | Unterminated |
Mode de fibre | SM | Longueur d'évasion | 1.5m |
Longueur d'onde | 1310/1550nm | Matériel de veste | PVC/LSZH |
Perte par insertion | ≤0.25dB | Interchangeabilité | ≤0.2dB |
Perte de retour | ≥50dB | Vibration | ≤0.2dB |
Température de fonctionnement | -40~75°C | Température de stockage | -45~85°C |
Spécifications géométriques (seulement l'interféromètre 3D a déterminé)
Type | Compensation de sommet (um) | Rayon de courbure (millimètres) | Taille de Feber (nanomètre) | Compensation d'angle (°) |
2.5mm UPC | ≤50 | 10~25 | (- 50, +50) | Aucun |
2.5mm RPA | ≤50 | 5~12 | (- 50, +50) | 8±0.2 |
1.25mm UPC | ≤50 | 7~25 | (- 50, +50) | Aucun |
1.25mm RPA | ≤50 | 5~12 | (- 50, +50) | 8±0.2 |
Pakcing
Nous l'emballerons par le sac d'OPP et la boîte de carton dehors. afin de protéger les marchandises ne sont pas endommagés quand la livraison.
FQA
1. Q : Êtes-vous fabricant ?
: oui, nous sommes fabricant à Shenzhen, Chine
2. Q : Quel est votre MOQ ?
: MOQ peut être les PCs 1, mais nous ne devons pas suggérer de commander les PCs 1, parce que le coût sera plus haut, de sorte que le prix soit plus élevé que votre budget.
3. Q : Quel est le prix ?
: Le prix est selon votre quantité. Après que vous nous fassiez connaître votre quantité, nous offrirons notre meilleur prix de vous. La grande quantité obtiendra très le prix concurrentiel.
4. Q : Pouvez-vous indiquer le prix FOB ?
: oui nous pouvons, mais due à la taille et au poids n'est pas grande, sont plus la livraison par avion, DHL, le TNT, l'UPC, le FEDEX, etc. Ainsi il il difficile de faire le prix FOB. La meilleure manière est nous a faits connaître vos spécifications détaillées et quantité, nous offrirons le fret avec le prix de produits de votre référence.
Nous avons très le logist de prix concurrentiel. Si votre quantité est grande et il y a des douzaines de boîtes de carton, nous pouvons figurer le fret par la mer pour votre référence.
Le prix d'EXW ou le prix de CFR sera meilleur. Vous pouvez nous contacter pour plus de solution si vous avez besoin.
5. Q : Va-t-elle comment votre qualité ?
: Notre production est selon le CEI, production en série de l'Europe, presque clôturée à l'atelier protégé de la poussière. Équipement de production importé et équipement de contrôle de qualité. Particulièrement équipements de MTP Daisi.
Tous les produits sont essai de 100% avant la livraison.
6. Q : Quel est votre délai d'exécution ?
: Nous avons trois usines en Chine. Une usine pour la production de câble optique de fibre, deux usines pour la corde de correction, PLC, ODF, adaptateur, atténuateurs, etc.
Pour la corde de correction optique de fibre, le délai d'exécution peut être de 2 ou 3 jours owrking pour 5000 PCs. les produits réguliers que nous sommes l'ont en stock. Nous pouvons traiter la commande urgente pour vous. Plus d'informations, vous pouvez vous sentir librement pour nous contacter.
7. Q : Quelle est votre garantie ?
: pour la corde de correction, nous avons 2 ans de garantie depuis la livraison, mais seulement responsable des dommages non-artificiels. Pour des dommages artificiels, nous pouvons repare il pour vous pour libre, mais du fret sera payé par votre côté.
8. Q : Quel est votre emballage ?
: Nous employons le paquet international d'exportation. attaché de l'emballage de différents produits pour votre référence. Nous pouvons également imprimer votre logo sur l'emballage
9. Q : Pouvez-vous faire OEM/ODM ?
: oui, nous pouvons. Nous sommes fabricant, tous les produits sommes acceptons OEM /ODM. nous pouvons signer la convention de confidentialité.
10. Q : Est-ce que je peux avoir un échantillon ?
: Il dépend de quels produits, pour l'adaptateur, l'atténuateur, corde de correction, tresse, nous peut fournir un sammple pour vous pour libre. Mais fret remboursé par votre côté.
Pour de grands produits de valeur, nous ne pouvons pas l'offrir pour libre, charge témoin et du fret remboursé d'abord, après que vous ayez passé la commande, la charge témoin sera retourné.
11. Q : Comment est-ce que je peux passer commande ?
: 1. envoyez-le courrier nous ou envoyez l'enquête. faites-nous connaître le nom de produits, spécifications détaillées, quantité. Fournissez votre pour recevoir l'adresse si vous avez besoin de nous pour figurer le fret pour vous.
2. Après que nous connaissions vos conditions, offrira notre meilleur prix de vous, avec le délai d'exécution. Le prix est selon votre quantité.
3. Quand vous acceptez la citation, nous ferons Profoma facturer avec notre compte bancaire.
4. Nous arrangerons la production pour vous après que nous ayons reçu le paiement.
5. Avant que nous la livraison confirmions pour recevoir l'information avec vous encore .and t'enverra le numéro de suivi après la livraison.
6. Nous essayerons notre meilleur pour répondre à vos exigences pour la coopération à long terme.
12. Q : Ce qui votre terme de paiement ?
: T/T, Western Union, Paypal, MoneyGram immédiatement. Pour la grande quantité, peut le dépôt de 50% à l'avance, solde de 50% payé avant la livraison.
