Détails sur le produit:
|
Type de connecteur: | SC/E2000/FC/ST | type de mode: | SM/MILLIMÈTRE |
---|---|---|---|
Couleur de câble: | 12 couleurs | Diamètre de câble: | 3.0mm |
Longueur de câble: | peut être adapté aux besoins du client | Perte par insertion: | ≤0.5dB |
Perte de retour: | APC≥65dB ; PC≥55 | ||
Surligner: | Câble d'OS2 MPO MTP,Câble de MPO MTP,corde de correction de 3.0mm MPO MTP |

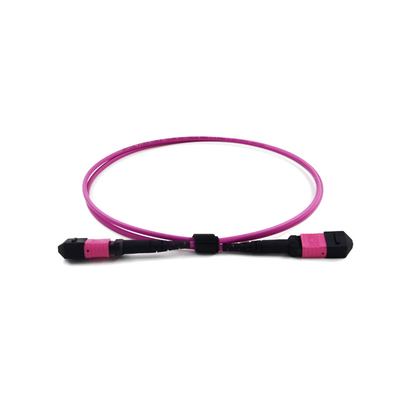

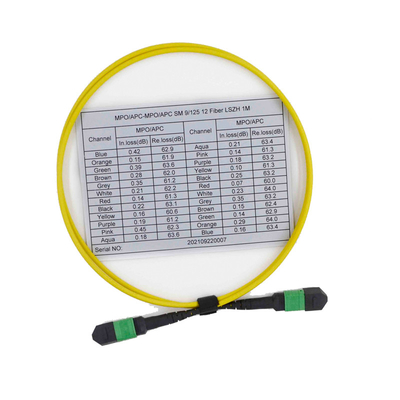

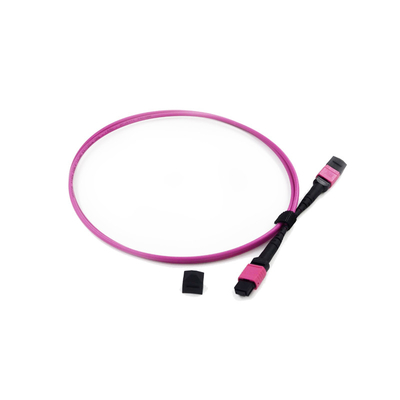

Corde de correction à plusieurs modes de fonctionnement d'OS2 (9/125) MPO MTP de fibre femelle du câble 12
Aperçu de câble optique de fibre de mtp
EXPLIQUEZ LES CONNECTEURS ET LA POLARITÉ DE FIBRE DE MPO 12 ?
Il y a trois types de polarité identifiée de câble. Voir ci-dessous concernant la nomination des positions de fibre dans le connecteur.
Le type A a la fibre 1 reliée à la fibre 1, 2 à 2, 3 à 3 et ainsi de suite.
Le type B a la fibre 1 reliée à la fibre 12, 2 à 11, 3 à 10 et ainsi de suite.
Le type C a la fibre 1 reliée à la fibre 2, 2 à 1, 3 à 4 et 4 à 3 et ainsi de suite aux fibres fonctionnant dans les paires.
Application
QUEL TYPE DE CÂBLE EST EMPLOYÉ AVEC DES CONNECTEURS DE MTP (MPO) ?
Construction de câble
Les câbles de MPO sont les plus utilisés généralement dans des applications du centre de calculs. Ces applications emploient typiquement des grands volumes de câbles et ont limité l'espace. Ceci a mené à l'adoption de la plupart des fabricants d'employer un petit, léger et flexible câble appelé le câble micro ou le câble de microcore. La construction a des fibres protégées par 250um, un porteur central de fil d'aramid et une gaine externe simple ou double.
Facilement disponible dans des comptes de noyau de 8 à 144 noyaux de fibre le câble est typiquement construit utilisant 8 12 de fibre sous-unités de fibre ou qui sont logées dans une gaine externe. Note – 8 à 24 noyaux généralement n'exigent pas la gaine externe pendant que toutes les fibres sont à moins d'une unité. Cette construction de câble donne la réduction environ de 65% de l'espace une fois comparée aux câbles protégés ou lâches tendus traditionnels de tube et à la réduction semblable du poids. Le câble a également un plus petit rayon de cintrage et ces 3 facteurs font à ce câble la meilleure option pour des applications à haute densité de fibre, principalement parce que plus de câblage peut être installé par armoire/chemin de câbles.
Noyaux en verre
Considérant que la construction de câble est tout à fait semblable à travers les fabricants variables, les noyaux en verre utilisés varient. Il y a environ 5 grands fabricants des noyaux de fibre de verre et bien que tout le produit aux normes internationales d'OM3, d'OM4, d'OS2 (unimodal), de G657.A1 et de G657.A2 (unimodal peu sensible de courbure) la représentation du verre diffère.
La plupart de câblage de MPO sera employé dans des applications élevées de débit. Pour les liaisons directes courtes simples, la marque du verre étant employé fera négligeable beaucoup de différence à la représentation. Cependant, les réseaux deviennent plus complexes et présentent de plus longs canaux la marque du verre et la construction du câble devient un facteur limitatif de représentation.
Information sur le produit
Compte de fibre | 12 | Mode de fibre | 9/125μm |
Type 1 de connecteur | LC | Type2 de connecteur | Unterminated |
Mode de fibre | SM | Longueur d'évasion | 1.5m |
Longueur d'onde | 1310/1550nm | Matériel de veste | PVC/LSZH |
Perte par insertion | ≤0.25dB | Interchangeabilité | ≤0.2dB |
Perte de retour | ≥50dB | Vibration | ≤0.2dB |
Température de fonctionnement | -40~75°C | Température de stockage | -45~85°C |
Spécifications géométriques (seulement l'interféromètre 3D a déterminé)
Type | Compensation de sommet (um) | Rayon de courbure (millimètres) | Taille de Feber (nanomètre) | Compensation d'angle (°) |
2.5mm UPC | ≤50 | 10~25 | (- 50, +50) | Aucun |
2.5mm RPA | ≤50 | 5~12 | (- 50, +50) | 8±0.2 |
1.25mm UPC | ≤50 | 7~25 | (- 50, +50) | Aucun |
1.25mm RPA | ≤50 | 5~12 | (- 50, +50) | 8±0.2 |
Carte de croquis (le connecteur de LC et 12 couleurs câblent)
Pakcing
Nous l'emballerons par le sac d'OPP et la boîte de carton dehors. afin de protéger les marchandises ne sont pas endommagés quand la livraison.
FQA
1. Q : Êtes-vous fabricant ?
: oui, nous sommes fabricant à Shenzhen, Chine
2. Q : Quel est votre MOQ ?
: MOQ peut être les PCs 1, mais nous ne devons pas suggérer de commander les PCs 1, parce que le coût sera plus haut, de sorte que le prix soit plus élevé que votre budget.
3. Q : Quel est le prix ?
: Le prix est selon votre quantité. Après que vous nous fassiez connaître votre quantité, nous offrirons notre meilleur prix de vous. La grande quantité obtiendra très le prix concurrentiel.
4. Q : Pouvez-vous indiquer le prix FOB ?
: oui nous pouvons, mais due à la taille et au poids n'est pas grande, sont plus la livraison par avion, DHL, le TNT, l'UPC, le FEDEX, etc. Ainsi il il difficile de faire le prix FOB. La meilleure manière est nous a faits connaître vos spécifications détaillées et quantité, nous offrirons le fret avec le prix de produits de votre référence.
Nous avons très le logist de prix concurrentiel. Si votre quantité est grande et il y a des douzaines de boîtes de carton, nous pouvons figurer le fret par la mer pour votre référence.
Le prix d'EXW ou le prix de CFR sera meilleur. Vous pouvez nous contacter pour plus de solution si vous avez besoin.
5. Q : Va-t-elle comment votre qualité ?
: Notre production est selon le CEI, production en série de l'Europe, presque clôturée à l'atelier protégé de la poussière. Équipement de production importé et équipement de contrôle de qualité. Particulièrement équipements de MTP Daisi.
Tous les produits sont essai de 100% avant la livraison.
6. Q : Quel est votre délai d'exécution ?
: Nous avons trois usines en Chine. Une usine pour la production de câble optique de fibre, deux usines pour la corde de correction, PLC, ODF, adaptateur, atténuateurs, etc.
Pour la corde de correction optique de fibre, le délai d'exécution peut être de 2 ou 3 jours owrking pour 5000 PCs. les produits réguliers que nous sommes l'ont en stock. Nous pouvons traiter la commande urgente pour vous. Plus d'informations, vous pouvez vous sentir librement pour nous contacter.
7. Q : Quelle est votre garantie ?
: pour la corde de correction, nous avons 2 ans de garantie depuis la livraison, mais seulement responsable des dommages non-artificiels. Pour des dommages artificiels, nous pouvons repare il pour vous pour libre, mais du fret sera payé par votre côté.
8. Q : Quel est votre emballage ?
: Nous employons le paquet international d'exportation. attaché de l'emballage de différents produits pour votre référence. Nous pouvons également imprimer votre logo sur l'emballage
9. Q : Pouvez-vous faire OEM/ODM ?
: oui, nous pouvons. Nous sommes fabricant, tous les produits sommes acceptons OEM /ODM. nous pouvons signer la convention de confidentialité.
10. Q : Est-ce que je peux avoir un échantillon ?
: Il dépend de quels produits, pour l'adaptateur, l'atténuateur, corde de correction, tresse, nous peut fournir un sammple pour vous pour libre. Mais fret remboursé par votre côté.
Pour de grands produits de valeur, nous ne pouvons pas l'offrir pour libre, charge témoin et du fret remboursé d'abord, après que vous ayez passé la commande, la charge témoin sera retourné.
11. Q : Comment est-ce que je peux passer commande ?
: 1. envoyez-le courrier nous ou envoyez l'enquête. faites-nous connaître le nom de produits, spécifications détaillées, quantité. Fournissez votre pour recevoir l'adresse si vous avez besoin de nous pour figurer le fret pour vous.
2. Après que nous connaissions vos conditions, offrira notre meilleur prix de vous, avec le délai d'exécution. Le prix est selon votre quantité.
3. Quand vous acceptez la citation, nous ferons Profoma facturer avec notre compte bancaire.
4. Nous arrangerons la production pour vous après que nous ayons reçu le paiement.
5. Avant que nous la livraison confirmions pour recevoir l'information avec vous encore .and t'enverra le numéro de suivi après la livraison.
6. Nous essayerons notre meilleur pour répondre à vos exigences pour la coopération à long terme.
12. Q : Ce qui votre terme de paiement ?
: T/T, Western Union, Paypal, MoneyGram immédiatement. Pour la grande quantité, peut le dépôt de 50% à l'avance, solde de 50% payé avant la livraison.
