Détails sur le produit:
|
type de mode: | mode unitaire | Perte par insertion: | DB du ≤ 2,5 |
---|---|---|---|
Type de connecteur: | SC/UPC | Nuber des canaux: | canal 8 |
Longueur d'onde: | 1470-1610nm | Ondulation de bande passante: | ≤0.30dB |
Perte de retour: | ≥45dB | Derectivity: | ≥50dB |
Type de fibre: | Corning SMF-28 ultra | ||
Surligner: | WDM dans la fibre optique,boîte d'arrêt de fibre de bâti de mur |

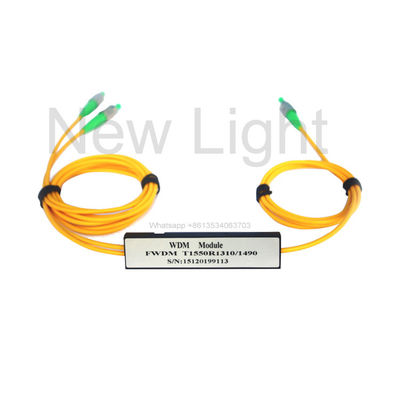

4 8 16 18 acheminent le matériel de transmission en acier de tube de WDM de filtre de FWDM
1 . Description
Le module de WDM de filtre de FTTX intensivement utilisé dans EDFA, amplificateurs de Raman, réseaux de WDM et instrumentation d'optique des fibres est basé sur la technologie de (TFF) de filtre de la couche mince. Le dispositif combine ou sépare la lumière à différentes longueurs d'onde dans une gamme de longueurs d'onde large. Il peut augmenter la capacité d'une fibre simple de réaliser la communication bidirectionnelle, de sorte que très utilisé dans la hausse et l'expansion optiques de réseau, ou présentez les affaires complètes nouvelles etc.
Nous fournissons les dispositifs basés sur filtre de filtre de multiplexage par répartition en longueur d'onde (WDM) qui sont adaptés aux besoins du client aux bandes particulières de longueur d'onde pour vos applications spéciales. Car vous pourriez savoir, le système de GEPON lui-même fonctionne le 1310 /1490, ainsi le signal de CATV ici est fourni au-dessus de la même fibre utilisant 1550nm, et FWDM est un endroit où tous ce get « mélangés ».
Applications
Réseaux d'Access
Systèmes de WDM de métro
Systèmes longs-courriers de WDM
Réseaux d'entreprises
Caractéristiques
Article | Unité | Paramètres |
Espacement de la Manche | Gigahertz | 200 |
Gamme de longueurs d'onde | C- ou l'UIT de bande L creuse des rigoles 186,6 vers 196,1 THz | |
Bande passante | Gigahertz | ≥+/- 33 |
Ondulation de bande passante de transmission | DB | ≤0.3 |
Perte par insertion de transmission | DB | ≤1.0 |
Ondulation de bande passante de réflexion | DB | ≤0.2 |
Perte par insertion de réflexion | DB | ≤0.4 |
Isolement de transmission (canal d'ajustement) | DB | ≥30 |
Isolement de transmission (canal non-ajustement) | DB | ≥50 |
Isolement de réflexion | DB | ≥13 |
Perte de personne à charge de polarisation | DB | ≤0.2 |
Dispersion de mode de polarisation | picoseconde | ≤0.2 |
Directivité | DB | ≥50 |
Perte de retour | DB | ≥45 |
Manipulation optique de puissance | mW | ≥500 |
Charge de tension | N | ≥5 |
Gamme de température de fonctionnement | -5 à 70 | |
Température ambiante de température de stockage | -40 à +85 0C | |
Type de fibre | SMF-28e | |
Dimension de paquet | millimètre | 5,5 x 34mm |
Note : Toutes les caractéristiques sont basées sur les dispositifs sans connecteurs, et plus de garanties
longueur d'onde, polarisation et température.
Dessin de dimensions (millimètres)
Complot spectral (DB)
L'information de commande
Produit | Fréquence de la Manche | Tube | Longueur de fibre | Connecteur |
200G | Grille d'UIT | fibre 1=250um | 1=0.5+/-0.1m | connecteur 0=No |
Filtre de DWDM | Dans la C-bande | fibre 2=900um | 2=1.0+/-0.1m | 1=FC/UPC |
3=Others | 3=others | 2=FC/APC | ||
3=SC/UPC | ||||
4=SC/APC | ||||
5=LC |
