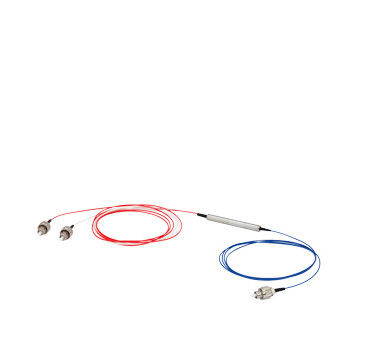

Circulateur de fibres de 1550 nm avec 3 ports, faible perte d'insertion et isolement élevé pour la transmission du signal optique

Nom De Marque:	New Light
Numéro De Modèle:	FC
Nombre De Pièces:	10
Prix:	1~30
Détails De L'emballage:	emballage à l'exportation
Conditions De Paiement:	T / T, Western Union, Moneygram, PayPal

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO ,ROSH

Nom du produit:

Circulateurs de fibre 1550 nm, ou mode unique de circulateur de fibre optique 1310 nm

Type de connecteur:

Connecteurs FC PC/APC

Type de mode:

PDL:

≤0,2dB

Perte de retour:

≥ 50 dB

Entretien croisé:

≥ 45dB

Type de fibre:

Salut1060

Numéro de port:

3 ports

Plage de longueurs d'onde:

1280 - 1340 nanomètre ou 1280 - 1400 nanomètre

Dimension du colis:

34x8,4x8,4(P1) mm

Capacité d'approvisionnement:

1000000

Mettre en évidence:

diviseur de fibre de mode unitaire

Coupleur de câble optique de fibre

Description du produit

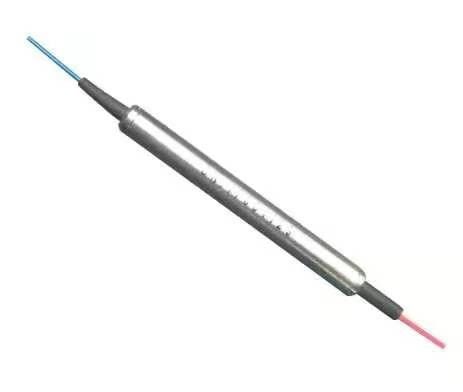

Circulateurs à fibres optiques de 1550 nm et 1310 nm

Circulateurs à fibre optique mono-mode de haute performance conçus pour les télécommunications, la détection et l'imagerie.

Qu'est-ce qu'un circulateur à fibre optique?

Un circulateur à fibre optique fonctionne de la même manière qu'un circulateur à micro-ondes, servant de dispositif multi-port à trois ports ou plus.Les ondes lumineuses se transmettent d'un port à l'autre avec une perte minimale tout en étant bloquées de voyager vers les ports précédents.

Développés à l'origine pour les systèmes de télécommunications, les circulateurs optiques sont maintenant largement utilisés dans les applications de détection et d'imagerie en raison de leur disponibilité dans des configurations à faible coût et à haute performance.

Ce dispositif à trois ports permet une transmission unidirectionnelle de la lumière: les signaux entrant dans le port 1 sortent du port 2 avec une perte minimale, tandis que les signaux entrant dans le port 2 sortent du port 3 avec une perte minimale.La lumière entrant dans le port 2 subit une perte significative au port 1, et la lumière entrant dans le port 3 subit des pertes substantielles aux ports 2 et 1.

Les circulateurs optiques sont des dispositifs non réciproques, ce qui signifie que les changements dans les propriétés de la lumière causés par le passage à travers le dispositif ne sont pas inversés lorsqu'ils se déplacent dans la direction opposée.

Principales caractéristiques

Isolement élevé et perte de retour
Faible perte d'insertion et PDL
Conception sans époxy de la voie optique

Applications

Multiplexage par addition-déposer
Capteurs à fibres
Pompage bidirectionnel
Systèmes bidirectionnels de transmission de signaux
Appareils de compensation de la dispersion chromatique en ligne d'accouplement

Spécifications techniques

Nom de l'article	Unité	Paramètres
Longueur d'onde de fonctionnement	Nm	1064
Largeur de bande	Nm	Je vais vous donner un coup de main
Isolement	dB	Il y a au moins 25... au moins 23.
Perte d'insertion dans la bande, 23°C	dB	Il est temps de passer à la deuxième phase.8
PDL	dB	≤ 02
Perte de rendement	dB	≥ 50
Le cross talk	dB	≥ 45
PDL	dB	≤ 01
Puissance optique maximale	mW	≤ 300
Type de fibre	/	Bonjour à tous
Température de fonctionnement	°C	0 à 50
Température de stockage	°C	-40 à 85
Dimension du colis	mm	Le nombre d'étoiles est déterminé par le nombre d'étoiles.

Toutes les spécifications sont basées sur des dispositifs sans connecteurs et sont garanties sur la longueur d'onde, la polarisation et la température.

Les spécifications peuvent être modifiées sans préavis.

Les dimensions

Informations relatives à la commande

Exemple: CIR-12210

Le CIR-	Longueur d'onde	Largeur de bande	Type de fibre	Longueur de la fibre	Type de connecteur
	1. 1064nm 2. autres	1. ± 5 nm 2. ± 10 nm 3. ± 20 nm 4. ± 30 nm	1. 250 μm de fibres 2. 900 μm de fibres 3. autres	1. 0,5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3. autres	0Pas de connecteur. 1. FC/UPC 2. FC/APC 3- SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. autres
