Panneau de brassage fibre optique multimode 19 pouces à montage en rack 48 ports

Description du produit :

Le panneau de brassage fibre optique multimode 19 pouces à montage en rack 48 ports, comprenant les câbles et adaptateurs MPO / MTP, est également connu sous le nom de panneaux de distribution de fibre. Ils facilitent la terminaison des câbles à fibre optique et permettent d'accéder aux fibres individuelles du câble pour les connexions croisées.
Un panneau de fibre optique de base est généralement un boîtier métallique qui renferme les panneaux d'adaptateurs et les plateaux d'épissure de fibre. Les plateaux d'épissure permettent de fusionner les fibres avec des jarretières à fibre optique qui, à leur tour, sont branchées dans les ports internes fixes des panneaux d'adaptateurs.
Les ports internes du panneau sont généralement fixes, ce qui signifie que les câbles ne sont déconnectés à aucun moment. Les ports externes du panneau sont réservés aux câbles de raccordement à fibre qui peuvent être branchés et débranchés fréquemment pour organiser les connexions entre les appareils selon les besoins.
Le panneau de brassage fibre optique comporte deux compartiments. L'un contient les réceptacles ou adaptateurs de cloison, et l'autre est utilisé pour le plateau d'épissure et le stockage de l'excédent de fibre.

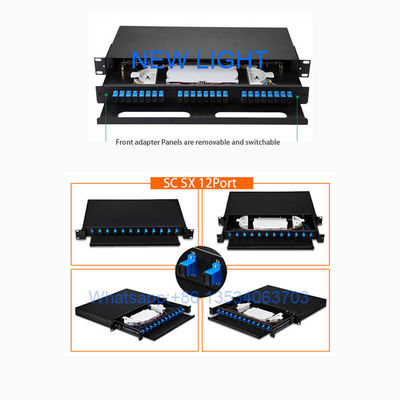

Boîtier fibre optique coulissant à montage en rack, chargé avec 3 adaptateurs duplex LC multimodes et un plateau d'épissure... Boîtier fibre optique coulissant à montage en rack 19 pouces à 6 ports, chargé avec 6 adaptateurs ST monomodes et un plateau d'épissure.

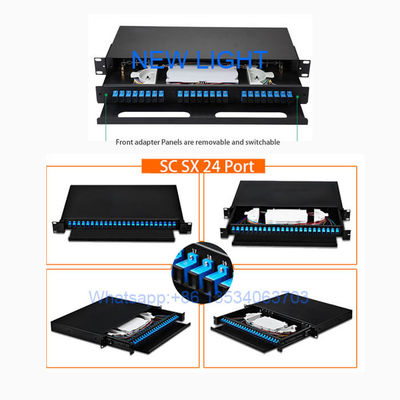

Il existe différents modèles pour les applications de fibre à 12 fibres, 24 fibres, 36 fibres, 48 fibres, 72 fibres, 96 fibres, 144 fibres. Ils peuvent être équipés de différentes interfaces d'adaptateur, notamment SC, ST, FC, LC MTRJ, e2000, etc. Les accessoires et jarretières de fibre connexes sont facultatifs.

Application :

1. Boucle d'abonné de télécommunications

2. Fibre jusqu'au domicile (FTTH)

3. LAN/WAN

4. CATV

Caractéristiques :

Utilisé pour la connexion de dérivation de la terminaison du câble optique

Structure standard 19'', montage en rack

Disponible pour l'installation d'adaptateurs

Structure de tiroir, facile à utiliser.

Conception compacte pour économiser de l'espace

Facile à gérer et à utiliser

Taille standard, poids léger et structure raisonnable

Caractéristiques mécaniques et environnementales :

Dimension :

Polarité
Pour que les liaisons fibre transmettent correctement les données, le signal de transmission (Tx) à une extrémité du câble doit correspondre au récepteur (Rx) correspondant à l'autre extrémité. L'objectif de tout schéma de polarité est d'assurer cette connexion continue, et cela devient un peu plus complexe lorsqu'il s'agit de composants multifibres. Les normes de l'industrie définissent trois méthodes de polarité différentes : méthode A, méthode B et méthode C. Et chaque méthode utilise différents types de câbles MPO.

La méthode A utilise des câbles principaux MPO droits de type A avec un connecteur à clé vers le haut à une extrémité et un connecteur à clé vers le bas à l'autre extrémité, de sorte que la fibre située en position 1 arrive en position 1 à l'autre extrémité. Lors de l'utilisation de la méthode A pour les applications duplex, il est nécessaire d'inverser l'émetteur-récepteur dans un cordon de raccordement à une extrémité.

La méthode B utilise des connecteurs à clé vers le haut aux deux extrémités pour réaliser l'inversion émetteur-récepteur, de sorte que la fibre située en position 1 arrive en position 12 à l'extrémité opposée, la fibre située en position 2 arrive en position 11 à l'extrémité opposée, et ainsi de suite. Pour les applications duplex, la méthode B utilise des cordons de raccordement droits A-B aux deux extrémités.

La méthode C utilise un connecteur à clé vers le haut à une extrémité et un connecteur à clé vers le bas à l'autre extrémité comme la méthode A, mais l'inversion se produit à l'intérieur du câble lui-même, où chaque paire de fibres est inversée de sorte que la fibre en position 1 arrive en position 2 à l'extrémité opposée et la fibre en position 2 arrive en position 1. Bien que cette méthode fonctionne bien pour les applications duplex, elle ne prend pas en charge les applications parallèles à 8 fibres de 40 et 100 Gig et n'est donc pas recommandée.

Avec trois méthodes de polarité différentes et la nécessité d'utiliser le type correct de cordons de raccordement pour chacune, les erreurs de déploiement peuvent être courantes. Heureusement, MultiFiber™ Pro de Fluke Networks permet aux utilisateurs de tester les cordons de raccordement individuels, les liaisons permanentes et les canaux pour une polarité correcte.
