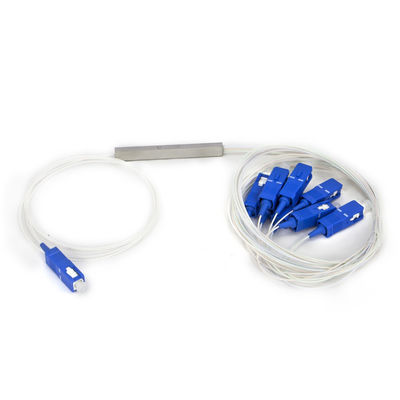

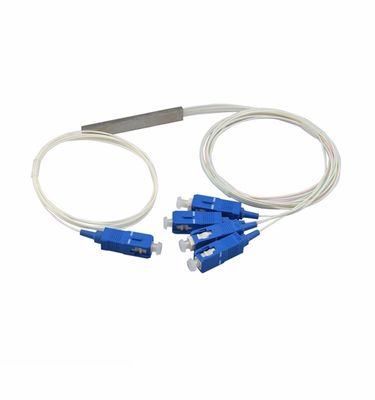

1x16 / 1x32/1x64 diviseur de Sc RPA, OEM de diviseur de PLC de fibre/ODM acceptable







1x16 / 1x32/1x64 PLC optique optique de fibre optique de diviseur de fibre de spliter de Sc RPA





Le diviseur planaire de circuit d'onde lumineuse (diviseur de PLC) est un type de dispositif optique de gestion de puissance qui est fabriqué utilisant la technologie optique de guide d'ondes de silice. Il comporte la petite taille, la fiabilité élevée, la gamme de longueurs d'onde de fonctionnement large et la bonne uniformité de canal en canal, et est très utilisé dans des réseaux de PON (EPON/GPON) pour réaliser la division de puissance de signal optique.





Caractéristiques



diviseur de PLC 1×N



(Mesuré à la température ambiante et exclut la perte de connecteur)



Type		1×2	1×4	1×8	1×16	1×32
Type de fibre		9/125 um SMF-28e ou coutume sur demande
Longueur d'onde de fonctionnement (nanomètre)		1260~1650
Perte par insertion (DB)	Typique	3,6	6,8	10,0	13,0	16,0
	(P/S) maximum	3.8/4.0	7.1/7.3	10.2/10.5	13.5/13.7	16.5/16.8
Uniformité de perte (DB)	Maximum	0,6	0,6	0,8	1,2	1,5
Perte dépendante de polarisation (DB)	Maximum	0,15	0,15	0,25	0,3	0,3
Directivité (dB)	Minute	55
Perte de retour (DB)	Minute	UPC : 50 RPA : 55
Température de fonctionnement (℃)		-40~85
Température de stockage (℃)		-40~85





diviseur de PLC 2×N



(Mesuré à la température ambiante et exclut la perte de connecteur)



Type		2×2	2×4	2×8	2×16	2×32	2×64
Type de fibre		9/125 um SMF-28e ou coutume sur demande
Longueur d'onde fonctionnante (nanomètre)		1260~1650
Perte par insertion (DB)	Typique	4,0	7,0	10,5	13,5	16,5	20,5
	(P/S) maximum	4.1/4.3	7.4/7.6	10.8/11.0	14.3/14.5	17.3/17.5	20.7/21.5
Uniformité de perte (DB)	Maximum	0,8	0,8	1,5	2,0	2,5	2,5
Perte dépendante de polarisation (DB)	Maximum	0,2	0,2	0,3	0,4	0,4	0,4
Directivité (dB)	Minute	55
Perte de retour (DB)	Minute	UPC : 50 RPA : 55
Température de fonctionnement (℃)		-40~85
Température de stockage (℃)		-40~85





Dimensions de paquet



Port

1x2

2x2

1x4

2x4

1x8

2x8

1x16

2x16

1x32

2x32

1x64

2x64

LxWxH (millimètre)

100x80x10

120x80x18

140x114x18





Application



* système de télécommunication

* équipement d'essai

* système de CATV

* télécommunication longue-courrière

* système de LAN









Caractéristique

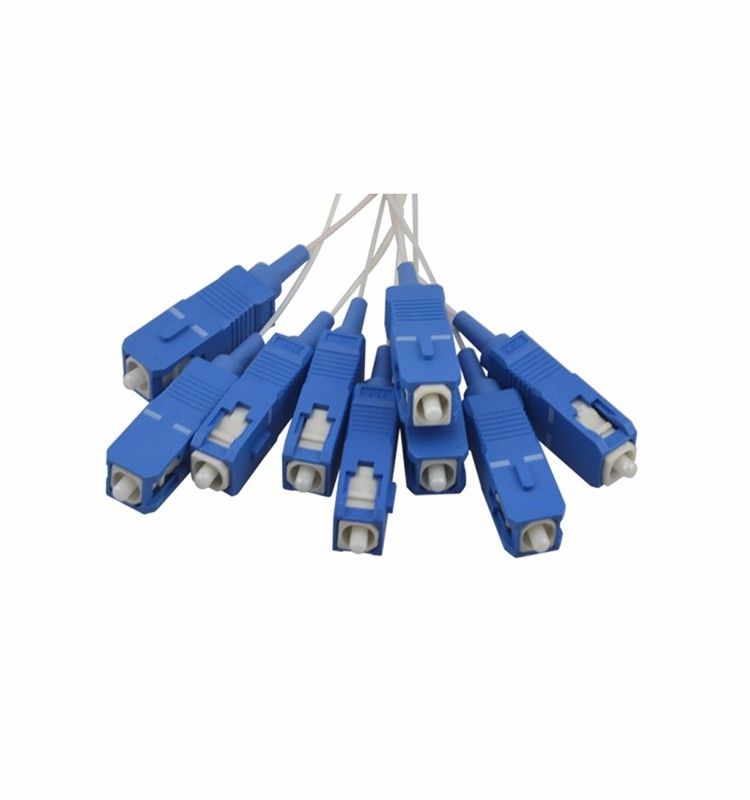

PC, UPC, polissage de RPA disponible

La haute returen la perte

Basse perte par insertion

Hauts fiabilité et stablity

Ennemi disponible unimodal/à plusieurs modes de fonctionnement et simplex/duplex

0.9mm, 2.0mm, câble de diamètre de 3.0mm disponible
