Détails sur le produit:
|

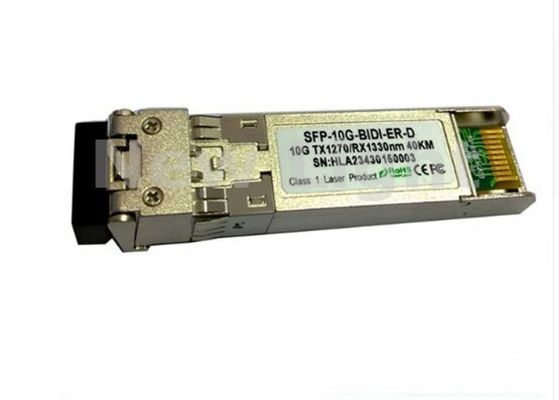

| Nom: | Émetteur-récepteur de SFP BIDI | Distance: | 40km |
|---|---|---|---|
| mode: | mode unitaire | Taux de transfert des données: | 10g |
| longueur d'onde: | 1270/1330nm | Type de connecteur: | LC |
| Surligner: | Émetteur-récepteur d'Ethernet de gigabit,émetteur-récepteur de fibre de mode unitaire |
||
CAPACITÉS ABSOLUES
| Paramètre | Symbole | Minimal. | Maximum. | Unité | Note |
| Tension d'alimentation | Vcc | -0,5 | 4,0 | V | |
| Température de stockage | -40 | 85 | °C | ||
| Hygrométrie | 85 | % |
Note : L'effort au-dessus des estimations absolues maximum peut endommager permanent le module
Caractéristique :
*Supports 9.95Gb/s aux débits 10.3Gb/s
Émetteur-récepteur optique bidirectionnel du connecteur SFP+ du *Simplex LC
Diagnostic *Digital SFF-8472 conforme
*Hot que l'on peut brancher
Émetteur de laser de *1:1270nm DFB, récepteur 1330nm
émetteur de laser de 2:1330nm DFB, récepteur 1270nm
* jusqu'à 40km sur 9/125um SMF
* SFP+ MSA SFF-8431 conforme
* température de carter fonctionnante : °C 0 à 70
Applications :
* 10GBASE-ER à 10.3125Gbps
* 10GBASE-EW à 9.953Gbps
* d'autres liens optiques
CARACTÉRISTIQUES DE FONCTIONNEMENT DE GERERAL
| Paramètre | Symbole | Minimal. | Type | Maximum. | Unité | Note | |
| Débit | Ethernet | 10,3125 | Gb/s | ||||
| La Manche de fibre | 10,518 | ||||||
| Tension d'alimentation | Vcc | 3,13 | 3,3 | 3,47 | V | ||
| Vcc | V | ||||||
| Courant d'approvisionnement | Icc5 | mA | |||||
| Icc3 | 400 | mA | |||||
| Temp de opération de cas. | Comité technique | 0 | 70 | °C | |||
CARACTÉRISTIQUES ÉLECTRIQUES D'ENTRÉE-SORTIE
l émetteur
| Paramètre | Symbole | Minimal. | Type | Maximum. | Unité | Note | |
| Diff. oscillation de tension d'entrée | 120 | 820 | mVpp | 1 | |||
| Entrée de débronchement de Tx | H | VIH | 2,0 | Vcc+0.3 | V | ||
| L | VIL | 0 | 0,8 | ||||
| Sortie de défaut de Tx | H | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| L | Vol. | 0 | 0,8 | ||||
| Entrée Diff. Impédance | Zin | 100 | Ω | ||||
l récepteur
| Paramètre | Symbole | Minimal. | Type | Maximum. | Unité | Note | |
| Diff. oscillation de tension de sortie | 340 | 650 | 800 | mVpp | 3 | ||
| Sortie de visibilité directe de Rx | H | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| L | Vol. | 0 | 0,8 | ||||
Notez 1) le C.A. de TD+ /are intérieurement ajouté à l'arrêt 100Ω différentiel à l'intérieur du module.
Notez 2) Tx censurent et la visibilité directe de Rx sont des sorties de collecteur ouvert, qui devraient être tirées vers le haut avec 4.7k aux résistances 10kΩ sur le panneau de centre serveur. Tirez vers le haut la tension entre 2.0V et Vcc+0.3V.
Les sorties de la note 3) RD+/- sont intérieurement C.A. couplées, et devraient être terminées avec 100Ω (différentiel) à l'utilisateur SERDES.
CARACTÉRISTIQUES OPTIQUES
l émetteur
| Paramètre | Symbole | Minimal. | Type | Maximum. | Unité | Note |
| Longueur d'onde fonctionnante | 1260 | 1270 | 1280 | nanomètre | ||
| 1320 | 1330 | 1340 | ||||
| Avenue. de puissance de sortie (permis) | PO | 0 | 4 | dBm | 1 | |
| Rapport d'extinction | ER | 5 | DB | 1 | ||
| Largeur spectrale de RMS | Δλ | 1 | nanomètre | |||
| Temps de hausse/automne (20%~80%) | Tr/Tf | 50 | picoseconde | 2 | ||
| Amplitude optique de modulation | OMA | -6,2 | dBm | |||
| Pénalité de dispersion | 1 | DB | ||||
| Oeil optique de sortie | Conforme avec IEEE 0802.3ae | |||||
l récepteur
| Paramètre | Symbole | Minimal. | Type | Maximum. | Unité | Note |
| Longueur d'onde fonctionnante | 1320 | 1330 | 1340 | nanomètre | ||
| 1260 | 1270 | 1280 | ||||
| Sensibilité | Psen | -15 | dBm | 3 | ||
| Mn de surcharge | Pimax | 0,5 | dBm | |||
| La visibilité directe affirment | PA | -30 | dBm | |||
| La visibilité directe De-affirment | Palladium | -16 | dBm | |||
| Hystérésis de visibilité directe | Palladium-PA | 0,5 | 4 | DB |
Notez 1) mesuré à 10.3125b/s avec la carte-test de NRZ de PRBS 231 – 1.
Notez 2) 20%~80%
Notez 3) sous le pire cas d'ER, mesuré à 10,3125 Gb/s avec la carte-test de NRZ de PRBS 231 - 1 pour les JUJUBES < 1x10="">-12
DÉFINITIONS ET FONCTIONS DE PIN
| Pin | Symbole | Nom/description |
| 1 | VEET [1] |
Au sol d'émetteur
|
| 2 | Tx_FAULT [2] |
Défaut d'émetteur
|
| 3 | Tx_DIS [3] |
Débronchement d'émetteur. Le laser produit handicapé sur la haute ou s'ouvrent
|
| 4 | SDA [2] | ligne de données à 2 fils d'interface série |
| 5 | Câble coaxial [2] |
ligne à 2 fils d'horloge d'interface série
|
| 6 | MOD_ABS [4] |
Module absent. Fondé dans le module
|
| 7 | RS0 [5] | Le taux choisissent 0 |
| 8 | RX_LOS [2] | Perte d'indication de signal. La logique 0 indique le fonctionnement normal |
| 9 | RS1 [5] |
Le taux choisissent 1
|
| 10 | VIREZ [1] |
Au sol de récepteur
|
| 11 | VIREZ [1] |
Au sol de récepteur
|
| 12 | RD |
DONNÉES inversées par récepteur. C.A. couplé
|
| 13 | RD+ |
DONNÉES de récepteur. C.A. couplé
|
| 14 | VIREZ [1] |
Au sol de récepteur
|
| 15 | VCCR |
Alimentation d'énergie de récepteur
|
| 16 | VCCT |
Alimentation d'énergie d'émetteur
|
| 17 | VEET [1] |
Au sol d'émetteur
|
| 18 | TD+ |
DONNÉES d'émetteur dedans. C.A. couplé
|
| 19 | LE TD |
DONNÉES inversées par émetteur dedans. C.A. couplé
|
| 20 | VEET [1] |
Au sol d'émetteur
|
