Détails sur le produit:
|
Connecteur: | MPO/MTP | Type de connecteur: | MPO/LC |
---|---|---|---|
Température de fonctionnement: | -40℃ | +80℃, 40~+85 | Perte par insertion: | Perte et élite standard |
Type: | unimodal/à plusieurs modes de fonctionnement | Garantie: | 1 ans |
Matériel: | Alliage de plastique et d'aluminium | Longueur d'onde: | 850nm/1310nm/1550nm |
Capacité: | Sc 12core/LC maximum 24core maximum | ||
Surligner: | LC au module de cassette de MTP MPO,12 module de cassette de l'élite MPO de noyau,cassette optique de fibre de Sc 850nm |

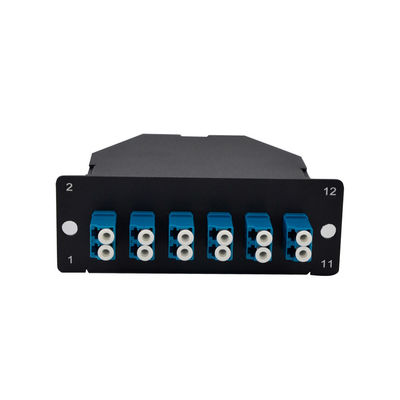

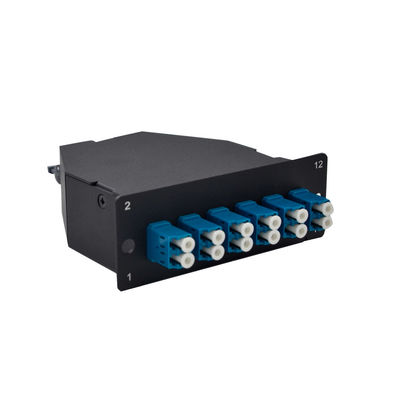

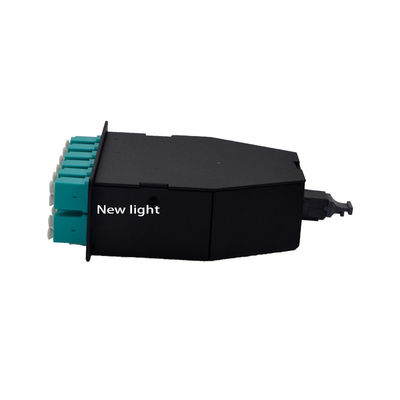

19 - type de support de pouce 12core une élite LC module dans de MTP/MPO cassette
Description de produit :
Les nouveaux modules légers de cassette de fibre de la série MTP® de FHD offrent 12 l'adaptateur de la fibre MTP® sur l'arrière des unités conduites pour duplexer les adaptateurs de LC sur le champ plan de correction, qui relient ensemble avec les câbles équipés à haute densité de fibre pour des applications multiples.
Les connecteurs des USA Conec MTP® sont entièrement conformes avec les normes de MPO, réalisant des niveaux de plus haute performance une fois comparés aux connecteurs génériques de MPO.
Solution de l'interconnexion 10G-10G pour que le câblage d'épine dorsale de Data Center (MDA-HDA) et la gestion de câble maximise la densité dans l'espace donné
Le type A et AF a employé comme paire dans une méthode A de deux cassettes
APPLICATION
Réseau de transmission de données
Réseau optique de système Access
Canal de fibre de mise en réseau de zone de stockage
Architectures à haute densité
CARACTÉRISTIQUES
Disponible pour l'interface standard ou basse de la perte MPO/MTP®
Baïonnette fermant à clef la conception avec le cachetage IP68
Configurations fortement personnalisables
Conçu avec le logement protecteur, qui accomplit le cachetage IP67 environnemental
Avantage :
1. le certificat d'UL fait le levier de qualité soit le meilleur.
2. la recherche et développement indépendante, peut être modifiée selon les besoins des clients
3. paquet d'OEM disponible, nous pouvons imprimer votre logo coloré, copie votre boîte d'OEM, carton d'OEM
De nouvelles cassettes légères toutes de MTP/MPO sont faites avec le câble optique de haute qualité de fibre de Corning et sont disponibles dans des modes de fibre de variours : OM1 unimodal (9/125um) et à plusieurs modes de fonctionnement (62.5/125um), OM3 à plusieurs modes de fonctionnement (50/125um) et d'autres. Ces cassettes ont également beaucoup de ports optiques communs de connecteur de fibre disponibles, incluant : Connecteurs optiques de fibre de LC, de LC/APC, de Sc, de SC/APC, de FC, de FC/APC, et de St. Toutes les cassettes de Fibertronics MTP/MPO peuvent être faites avec les connecteurs masculins ou femelles de MTP/MPO pour adapter à vos besoins.
La série à haute densité de FHD est une solution souple dans les tailles multiples (1U/2U/4U) et les styles pour les épines dorsales, les centres de traitement des données et les applications de construction d'entreprise, 1U jusqu'à 96 fibres de LC.
Caractéristiques du produit :
• Conception modulaire à haute densité, fibre jusqu'à 96 dans 1U pour l'utilisation efficace.
• cassette Pré-terminée pour la fiabilité améliorée et le déploiement rapide.
• Connecteurs de haute performance pour réaliser un budget optique de basse perte.
• Les modules de prise et de jeu permettent l'installation rapide des liens multiples de fibre.
• Offert dans un large éventail de configurations de représentation et de polarité.
• La fibre de Corning compoliant aux normes de Telcordia, d'EIA/TIA et de CEI.
Compte de fibre | 12 / 24 | Mode de fibre | Μm OM3 50/125 |
Front Connector Type | Duplex de 12 LC UPC | Type arrière de connecteur | mâle de 1x MPO UPC (goupillé) |
Adaptateur de MPO | Clé jusqu'à la clé vers le bas | Fibre de verre | Corning ClearCurve® |
Perte par insertion | MPO≤0.35 DB, DB LC≤0.2 | Perte de retour | MPO≥20 DB, DB LC≥30 |
Température de fonctionnement | 0°C à 70°C | Température de stockage | -40°C à 75°C |
Dimensions (HxWxD) | 1,38 ' x4.29 ' x4.64 » (35x109x118 millimètres) | Application | Assortiment pour le type cassette d'AF |
Propriétés de représentation :
Front Connector | Duplex de LC/SC |
Matériel de douille | Zircone en céramique |
Perte par insertion | À plusieurs modes de fonctionnement : Mode unitaire d'UPC ≤0.2dB : RPA ≤0.3dB UPC ≤0.2dB |
Perte de retour | À plusieurs modes de fonctionnement : Mode unitaire d'UPC ≥30dB : RPA ≥60dB UPC ≥50dB |
Illustration de polarité :
Dans n'importe quelle installation, il est important de s'assurer que l'émetteur aux matchs d'une extrémité le récepteur correspondant à l'autre extrémité. Le FS fournit un certain nombre de solutions intelligentes qui peuvent vous aider à contrôler et optimiser votre réseau et sa connectivité.
