Détails sur le produit:
|
| Nom du produit: | Circulateurs optiques de SM, type circulateur de fibre optique de mode unitaire de 1310 nanomètre | Type de connecteur: | Connecteurs des connecteurs FC/APC de FC/PC |
|---|---|---|---|
| Type de mode: | mode unitaire | Longueur d'onde centrale: | 1310 nanomètre |
| PDL: | ≤0.2dB | perte de retour: | ≥ 50dB |
| Entretien croisé: | ≥ 45dB | Type de fibre: | Hi1060 |
| Température de fonctionnement: | 0~50℃ | Gamme de longueurs d'onde: | 1280 - 1340 nanomètre ou 1280 - 1400 nanomètre |
| Surligner: | diviseur de fibre de mode unitaire,Coupleur de câble optique de fibre |
||
Nom de produit circulateur de fibre optique

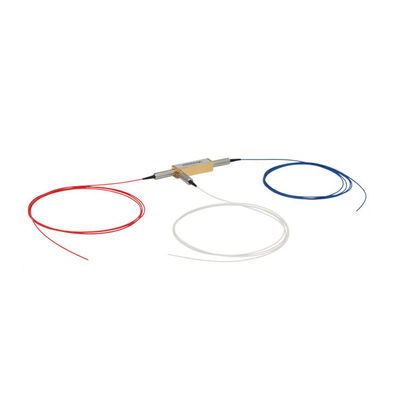

Circulateurs optiques de SM, type unimodal circulateur de fibre optique de 1310 nanomètre
Description circulatrice de fibre optique
1310 circulateurs optiques de fibre de SM de nanomètre sont unterminated disponible, avec des connecteurs de FC/PC, ou avec des connecteurs de FC/APC. Les connecteurs de FC/PC et de FC/APC ont une clé d'étroit de 2 millimètres.
Nos circulateurs de CIR1310, de CIR1310-FC et de CIR1310-APC ont une manipulation maximum de puissance de 300 mW (onde entretenue).
Le circulateur optique à bande large de fibre de CIR-1310-50-APC est spécifiquement conçu pour des applications d'OCT. Ce circulateur revendique une plus large gamme de longueurs d'onde que notre circulateur optique de fibre de SM de la norme 1310 nanomètre et a une manipulation maximum de puissance de 500 mW (onde entretenue).
Des circulateurs peuvent être employés pour envoyer les signaux optiques par une fibre simple dans deux directions.
Un circulateur optique est analogue à un circulateur électronique et chacun des deux remplissent les fonctions semblables.
Un circulateur optique est un dispositif de trois-port qui permet à la lumière de voyager dans seulement une direction.
Un port entrant 1 de signal sortira le port 2 avec la perte minimale, alors qu'un port entrant 2 de signal sortira le port 3 avec la perte minimale. Le port entrant léger 2 éprouve un grand nombre de perte au port 1, et le port entrant 3 de lumière éprouve un grand nombre de perte aux ports 2 et 1.
Les circulateurs optiques sont les dispositifs non-réciproques. Ceci signifie qu'aucun changement des propriétés de la lumière provoquée par le dépassement par le dispositif n'est renversé par le déplacement dans la direction opposée.
Caractéristiques circulatrices de fibre optique
Perte élevée d'isolement et de rendement élevé
Bas perte par insertion et PDL
L'époxyde optique de chemin libèrent
Applications circulatrices de fibre optique
Caractéristiques circulatrices de fibre optique
| Article | Unité | Paramètres | |||
| Longueur d'onde fonctionnante | nanomètre | 1064 | |||
| Largeur de bande | nanomètre | ±5 | ±10 | ±20 | ±30 |
| Isolement | DB | ≥25 | ≥23 | ≥20 | ≥20 |
| Insertion Loss@Band, 23℃ | DB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | DB | ≤0.2 | |||
| Perte de retour | DB | ≥ 50 | |||
| Entretien croisé | DB | ≥ 45 | |||
| PDL | DB | ≤ 0,1 | |||
| Puissance optique maximum | mW | ≤ 300 | |||
| Type de fibre | / | Hi1060 | |||
| La température d'opération | 0C | 0~50 | |||
| Température de stockage | 0C | -40~85 | |||
| Dimension de paquet | millimètre | 34x8.4x8.4 (P1) | |||
Note :
2. Les caractéristiques sont sujettes au changement sans préavis.
Dimension circulatrice de fibre optique (millimètres)
L'information de fibre optique de CirculatorOrdering (exemple : CIR-12210)
| Cercle | □ | □ | □ | □ | □ |
| Longueur d'onde | Largeur de bande | Type de fibre | Longueur de fibre | Type de connecteur | |
|
1.1064nm |
1.±5nm |
fibre de 1.250μm |
1.0.5 +/- 0,1 m |
connecteur 0.No |
