Détails sur le produit:
|
| Nom du produit: | la fibre optique 1064nm circulatrice de fibre optique partie le mode unitaire avec le connecteur de | Type de connecteur: | PC DE FC RPA FC |
|---|---|---|---|
| Type de mode: | mode unitaire | Longueur d'onde fonctionnante: | 1064nm |
| PDL: | ≤0.2dB | perte de retour: | ≥ 50dB |
| Entretien croisé: | ≥ 45dB | Application: | Laser de fibre, amplificateur optique de fibre |
| INSERTION LOSS* DE MAX: | 0,8 DBs | ISOLATION*: | DB ≥40 |
| Surligner: | diviseur de fibre de mode unitaire,Coupleur de câble optique de fibre |
||

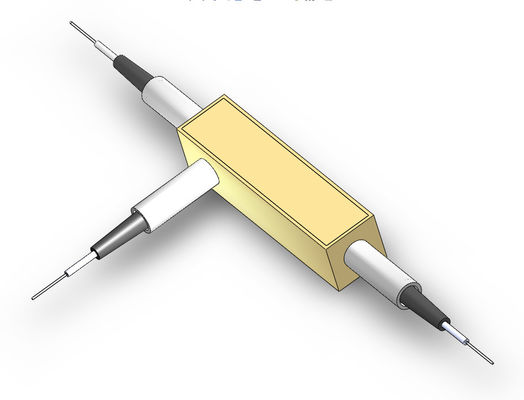

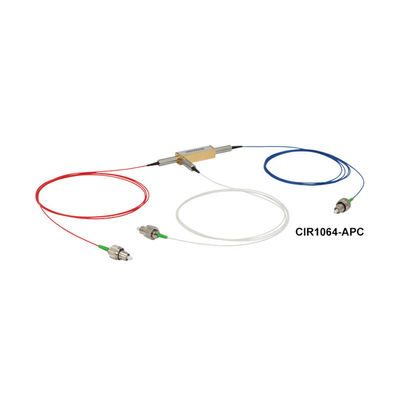

Nom de produit circulateur de fibre optique
Pièces de fibre optique unimodales circulatrices électroniques de fibre optique de connecteur de FC RPA
Description circulatrice de fibre optique
Les circulateurs optiques de (SM) de mode unitaire sont non-échange, un-directionnel, les dispositifs de trois-port qui sont utilisés dans un large éventail d'installations optiques et pour de nombreuses applications.
En raison de son isolement élevé et basse perte par insertion, les circulateurs optiques sont très utilisés dans des systèmes de communication avancés comme multiplexeurs d'ajouter-baisse, pompes bidirectionnelles, et dispositifs chromatiques de compensation de dispersion.
Circulateur employé pour laisser tomber un canal optique d'un système de DWDM utilisant une grille de Bragg de fibre.
Un circulateur optique est analogue à un circulateur électronique et chacun des deux remplissent les fonctions semblables.
Un circulateur optique est un dispositif de trois-port qui permet à la lumière de voyager dans seulement une direction.
Des circulateurs peuvent également être employés pour envoyer les signaux optiques dans deux directions en bas d'une fibre simple. Un circulateur est situé aux deux extrémités de la fibre.
Un port entrant 1 de signal sortira le port 2 avec la perte minimale, alors qu'un port entrant 2 de signal sortira le port 3 avec la perte minimale. Le port entrant léger 2 éprouve un grand nombre de perte au port 1, et le port entrant 3 de lumière éprouve un grand nombre de perte aux ports 2 et 1.
Les circulateurs optiques sont les dispositifs non-réciproques. Ceci signifie qu'aucun changement des propriétés de la lumière provoquée par le dépassement par le dispositif n'est renversé par le déplacement dans la direction opposée.
Caractéristiques circulatrices de fibre optique
Perte élevée d'isolement et de rendement élevé
Bas perte par insertion et PDL
L'époxyde optique de chemin libèrent
Applications circulatrices de fibre optique
Amplificateur optique de fibre
Laser de fibre
Caractéristiques circulatrices de fibre optique
| Article | Unité | Paramètres | |||
| Longueur d'onde fonctionnante | nanomètre | 1064 | |||
| Largeur de bande | nanomètre | ±5 | ±10 | ±20 | ±30 |
| Isolement | DB | ≥25 | ≥23 | ≥20 | ≥20 |
| Insertion Loss@Band, 23℃ | DB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | DB | ≤0.2 | |||
| Perte de retour | DB | ≥ 50 | |||
| Entretien croisé | DB | ≥ 45 | |||
| PDL | DB | ≤ 0,1 | |||
| Puissance optique maximum | mW | ≤ 300 | |||
| Type de fibre | / | Hi1060 | |||
| La température d'opération | 0C | 0~50 | |||
| Température de stockage | 0C | -40~85 | |||
| Dimension de paquet | millimètre | 34x8.4x8.4 (P1) | |||
Note :
2. Les caractéristiques sont sujettes au changement sans préavis.
Dimension circulatrice de fibre optique (millimètres)
L'information de fibre optique de CirculatorOrdering (exemple : CIR-12210)
| Cercle | □ | □ | □ | □ | □ |
| Longueur d'onde | Largeur de bande | Type de fibre | Longueur de fibre | Type de connecteur | |
|
1.1064nm 2.Others
|
1.±5nm 2.±10nm 3.±20nm 4.±30nm |
fibre de 1.250μm fibre de 2.900μm 3. D'autres |
1.0.5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3. D'autres |
connecteur 0.No 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. D'autres |
