Détails sur le produit:
|
Numéro de modèle: | 1310/1550 nanomètre FWDM | D'entité: | Gamme de longueurs d'onde large |
---|---|---|---|
Applications: | contrôle du système | Gamme de longueurs d'onde de bande de passage: | 1260 | 1360 |
Gamme de longueurs d'onde de bande de réflexion: | 1460~1620 | Perte par insertion: | Passez Channel≤0.8 |
Ondulation de la Manche: | <0> | Isolement: | Passez Channel>40 |
Sensibilité de température de perte par insertion: | <0> | Perte de personne à charge de polarisation: | <0> |
Dispersion de mode de polarisation: | <0> | Directivité: | >50 |
Surligner: | boîte de terminaison fibre mur Mont,WDM dans la fibre optique |

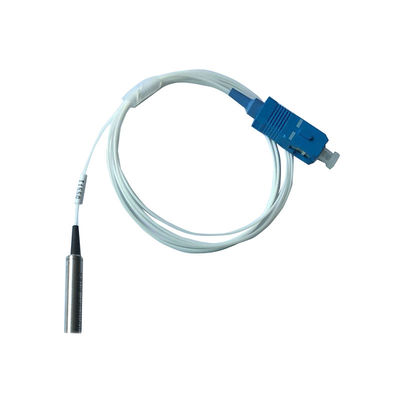

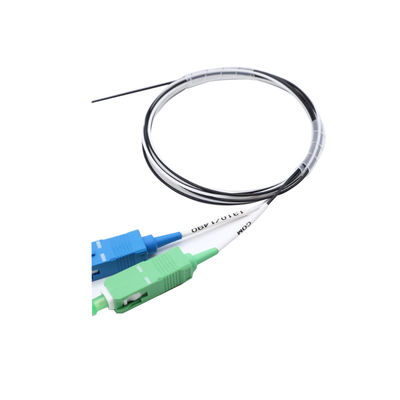

1,2 filtre optique en acier FWDM 1 x 2 connecteur de Sc UPC de fibre de tube du mètre G657A2 0.9mm
Caractéristiques
gamme du longueurs d'onde 1.Wide fonctionnante
perte par insertion 2.Low
bande passante 3.Ultra large plate
isolement du canal 4.High
5. de forte stabilité et fiabilité
6.Epoxy-free sur le chemin optique

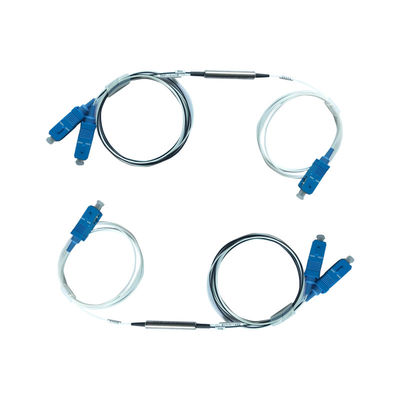

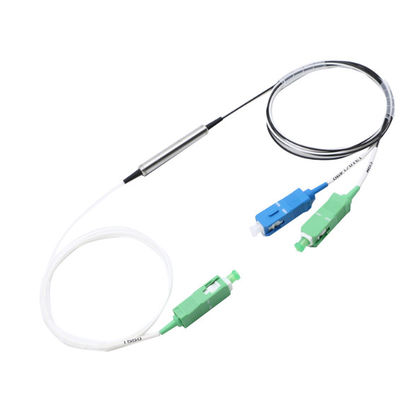

DWDM optique du filtre 1 x 2 de 1310nm 1490nm 1550nm le WDM optique de fibre de FWDM CWDM utilise la technologie cocating de la couche mince et la conception de propriété industrielle du métal de non-flux collant l'emballage micro d'optique. Il fournit le bas isolement de canal de l'insertion loss.high, la sensibilité de basse température et le chemin optique libre d'expoxy.
Spécifications
Parametre | Minute | Typique | Maximum | Unité | |
Température de fonctionnement | 0 | 30 | 70 | ℃ | |
Hygrométrie fonctionnante | Ne condensant pas | 5 | 95 | % | |
Température de stockage | Ne condensant pas | -40 | 85 | ℃ | |
Remise de puissance | 50 | Mw | |||
COM mettent en communication la gamme de longueurs d'onde | 1260 | 1560 | nanomètre | ||
Longueur d'onde de port de transport | CATV | 1540 | 1550 | 1560 | nanomètre |
Longueur d'onde 1 de port de REFL | DONNÉES en amont | 1260 | 1310 | 1360 | nanomètre |
Longueur d'onde 2 de port de REFL | DONNÉES en aval | 1480 | 1490 | 1500 | nanomètre |
Perte par insertion (connecteur d'excl.optical) | COM au transport | 0,3 | 0,5 | DB | |
COM à REFL | 0,25 | 0,4 | DB | ||
COM d'isolement à TRANS@1490nm ±10nm | 1490nm dans le port de CATV | 15 | |||
COM d'isolement à REFL@1550nm ±10nm | 1550nm dans des DONNÉES mettent en communication | 15 | |||
Directivitity | 1310nm dans le port de CATV | 47 | |||
Perte de retour (tous les ports) | 45 | ||||
Sensibilité de courant ascendant de perte par insertion | 0,005 | dB/℃ | |||
Perte de personne à charge de polarisation | 0,1 | DB | |||
Perte de recourbement | @ rayon de 1550nm@10mm, 1 tour | 0,5 | DB | ||
Type de fibre | Corning@SMF-28 ultra ; 900um desserrent le tube | ||||
Longueur de fibre, mesurée à partir de l'edage du logement metral à l'astuce de fibre du connecteur | COM | 51 | cm | ||
Transport | 100 | cm | |||
REFL | 100 | ||||
Type de connecteur | COM | SC/APC | |||
Transport | sans connecteur | ||||
REFL | sans connecteur | ||||
Longueur de tube d'emballage de WDM | 38 | 39 | millimètre | ||
Diamètres de tube d'emballage de WDM | 5,5 | 6 | millimètre | ||
Isolement electical de tube de WDM | Le tube en métal doit être électriquement isolé à l'aide du tube de bâche d'enveloppe de rétrécissement au-dessus de son intégral |
perte de *Insertion à l'exclusion de la perte de connecteur.
