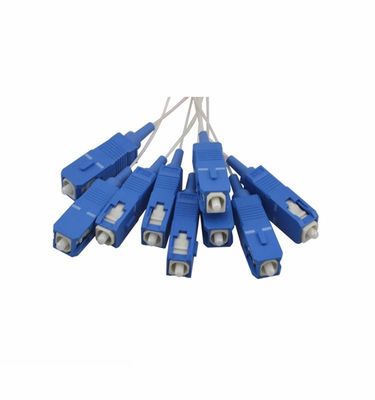

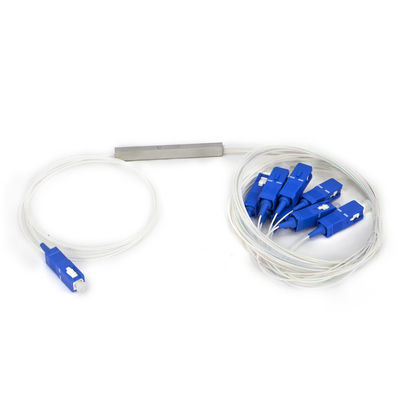

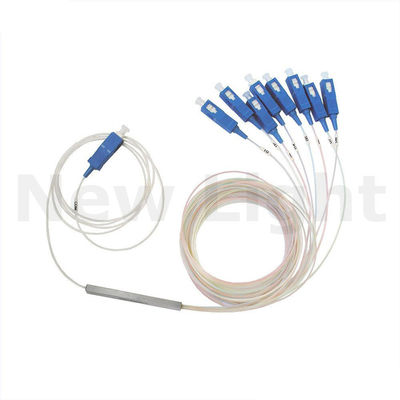

diviseur optique de PLC de la fibre 1×N/diviseur câble à fibres optiques pour des LANs

1x16 / diviseur de PLC de la fibre optique 1×N de diviseur de la fibre 1x32 de Sc optique/LC/FC





Description



Description de produit



Le diviseur planaire de (PLC) de circuit d'onde lumineuse est fabriqué utilisant la technologie optique de guide d'ondes de silice. Il comporte la gamme de longueurs d'onde de fonctionnement large, la bonne uniformité de canal en canal, la fiabilité élevée et la petite taille, et est très utilisé dans FTTX PON pour réaliser la gestion de puissance de signal optique.







Spécifications produit :



Paramètres	1×2	1×4	1×8	1×16	1×32	1×64
Longueur d'onde fonctionnante (nanomètre)	1260~1650
Type de fibre	SMF-28e ou client spécifique
Perte par insertion (DB) (catégorie de S/P)	4.0/3.8	7.3/7.0	10.5/10.2	13.7/13.5	16.9/16.5	21.0/20.5
Uniformité de perte (DB)	0,4	0,6	0,8	1,2	1,5	2,5
Perte de retour (DB) (catégorie de S/P)	50/55	50/55	50/55	50/55	50/55	50/55
Perte dépendante de polarisation (DB)	0,2	0,2	0,3	0,3	0,3	0,4
Directivité (dB)	55	55	55	55	55	55
Perte dépendante de longueur d'onde (DB)	0,3	0,3	0,3	0,5	0,5	0,5
Stabilité de température (- °C) 40~85 (DB)	0,5	0,5	0,5	0,5	0,5	0,5
Température de fonctionnement (°C)	-40~85
Température de stockage (°C)	-40~85
Dimension d'emballage (millimètre) (L×W×H)	40×4×4	40×4×4	40×4×4	40×4×4	50×7×4	60×12×4



Notes :



1. Spécifique sans connecteurs.



2. Ajoutez une perte 0.2dB supplémentaire par connecteur







Application :



1) Systèmes de FTTX



2) Réseaux de PON



3) Liens de CATV



4) Distribution de signal optique



5) Réseaux régionaux locaux (LAN)



6) Systèmes de communication de fibre









Fonctionnalités clé :



1) Basse perte par insertion



2) Bas PDL



3) Design compact



4) Bonne uniformité de canal en canal



5) Longueur d'onde fonctionnante large : 1260-1650nm



6) Température de fonctionnement large : -40°C - 85°C



7) Fiabilité et stabilité élevées











Plus de produits







Vous pouvez aimer













Introduction de société





La nouvelle technologie légère d'optique a limité spécialisé dans la R&D de produits de télécommunication optique, la fabrication, les ventes et le service comme entreprise high tech. Notre usine a été établie en 2011 et avec 6 ans d'OEM et expérience de fabrication pour le client partout dans le monde.



Notre produit incluent : Corde de correction/tresses, câbles de corde de correction, corde de correction de MTP/MPO, adaptateur optique de fibre, atténuateur, connecteur optique de fibre… Etc. Nos produits très utilisés dans la télécommunication, la fibre CATV optique, fibre numérique d'Internet transmettent, station de base de données, etc.



La société ont la technologie de pointe, équipe professionnelle de R&D, équipement de production avancé, ingénieurs de compétence de sophisticate. Et le système de contrôle de haute qualité, nos produits offrent les clients aux Etats-Unis, l'Européen, au Brésil, le Moyen-Orient, et en Asie plus de 60 pays et secteurs.



Produits avec la réputation et le retour élevés de tous les clients !



Veuillez nous contacter si quels que nous pouvons soutenir et coopérer ensemble !
