Détails sur le produit:
|
| Type de connecteur: | LC/ST/FC/SC/MPO /MTP/MU/MTRJ/E2000 | matériel de câble: | PVC LSZH |
|---|---|---|---|
| Type de fibre: | G652D/G657A1/G657A2/OM1/OM2/OM3/OM4 | Type de mode: | choisissez/mode multi |
| Type de noyau: | noyau 1:2/4 6/8/12/32/64 | Diamètre de câble: | 0.9/2.0/3.0 |
| Longueur du câble: | Vous pouvez personnaliser | Délai de livraison: | 2-7 jours ouvrables après reçoivent le paiement |
| d'emballage: | sac d'opp avec la boîte de carton | délai de paiement: | T/T, dépôt de 30% à l'avance, équilibrent payé avant la livraison |
| Surligner: | Fibre optique Splitter PLC,diviseur de fibre de mode unitaire |
||
Description :

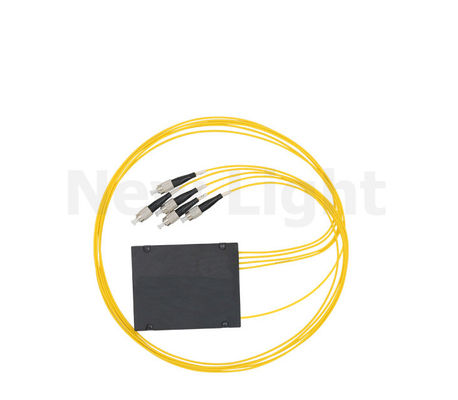

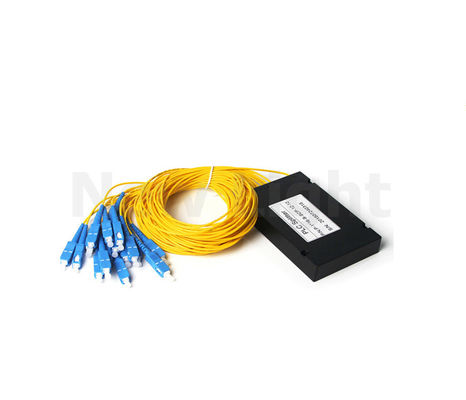

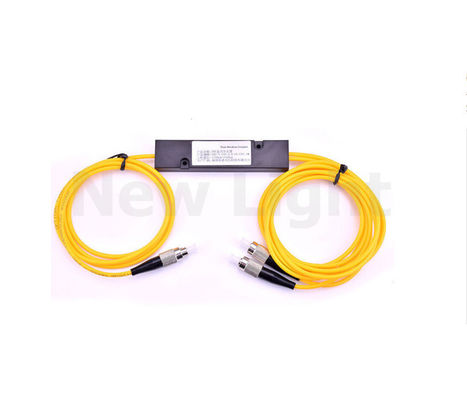

WDM optique de fibre optique de diviseur de Sc 1x2/4/6/8/16/32/PC de /64
Le diviseur de PLC est basé sur la technologie de circuit planaire d'onde lumineuse et le processus de alignement de précision, peut diviser entrée optique simple/double en sorties optiques multiples uniformément et est 1xN ou 2xN dénoté. Le diviseur de PLC est appliqué dans des déploiements de FTTX, des réseaux de PON, des liens de CATV et la distribution de signal optique actuellement. Le diviseur de PLC de DYSFO offre la représentation optique supérieure, de forte stabilité et la fiabilité élevée, répondent à de diverses exigences d'application dans différents environnements.
Caractéristiques
1. Basse perte par insertion
2. Basse perte de personne à charge de polarisation
3. Longueur d'onde large d'opération
4. La température large d'opération
5. De forte stabilité et fiabilité
6. Conformité GR-1209 et GR-1221 de Telcordia
7. Uniformité 8.Good de conformité de YD/T 2000.1-2009 (conformité de certificat de produit de chromatographie sur couche mince) et basse perte par insertion
8. Excellent mécanique
9. Rapport élevé d'extinction de polarisation et excellente uniformité
10. Fibre entrée : fibre de 0.9mm ou de 250μm pour le choix
11. Fibre produite : fibre nue de fibre de 250μm (c'est avantage pour l'épissure) G.657A
12. Type nu applications de fibre de diviseur de PLC
13. Fibre au point (FTTX)
14. Fibre à (FTTH) à la maison
15. Réseaux optiques passifs (PON, GEPON)
16. LANs (LAN)
17. (CATV) de la télévision via câble
18. Équipement de test
Caractéristiques :
| Rapport d'accouplement | Perte par insertion (DB) | |
| Robinet | Signal | |
| 50/50 | 2.8-3.6 | ≤3.6 |
| 45/55 | 3.3-3.9 | ≤3.0 |
| 40/60 | 3.8-4.5 | ≤2.6 |
| 35/65 | 4.2-5.0 | ≤2.2 |
| 30/70 | 4.6-5.7 | ≤1.9 |
| 25/75 | 5.8-6.7 | ≤1.6 |
| 20/80 | 6.7-7.6 | ≤1.2 |
| 15/85 | 7.8-9.0 | ≤0.98 |
| 10/90 | 9.3-11.0 | ≤0.63 |
| 5/95 | 12.4-14.0 | ≤0.41 |
| 1/99 | 18.6-21.0 | ≤0.25 |
| Perte excédentaire (type.) (DB) |
0,10
|
|
| PDL (maximum) (DB) | 0,15 | |
| Longueur d'onde fonctionnante (nanomètre) | 1310±40, 1550±40,1310/1550±40,1310/1550/1490±40 ou longueur d'onde faite sur commande | |
| Directivité (DB) | ≥55 | |
| Configuration de port | 1×2 ou 2×2 | |
| Note : Toutes les données ci-dessus n'incluent pas des connecteurs | ||
| Paramètre | Unité | Spécifications | ||||||||||
| Longueur d'onde fonctionnante | nanomètre | 1310±40, 1550±40,1490±10 | ||||||||||
| (1×N) (2×N) | N=3 | N=4 | N=5 | N=6 | N=8 | N=10 | N=16 | N=24 | N=32 | |||
| Type de fibre | Corning SMF-28e | |||||||||||
| L'IL (MAX) | DB | 5,6 | 7,1 | 8,3 | 9,2 | 10,6 | 11,75 | 14,4 | 15,6 | 17,4 | ||
| Uniformité | DB | 0,5 | 0,7 | 1,1 | 1,3 | 1,5 | 1,7 | 1,8 | 2 | 2,2 | ||
| Perte de retour | DB | ≥55 | ||||||||||
| Directivité | DB | ≥55 | ||||||||||
| PDL | DB | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,4 | 0,5 | 0,5 | ||
Note : Toutes les données ci-dessus n'incluent pas des connecteurs.
Avantage :
TOUT LE PLC complianced avec Telcordia GR-1209-CORE et Telcordia GR-1221-CORE
Nous fournissons la garantie de la qualité de 2 ans
Nous acceptons adapté aux besoins du client
Aperçu gratuit et livraison rapide
Pour votre protection, accueil pour passer en ligne la commande par Alibaba
Le diviseur planaire du circuit d'onde lumineuse (PLC) est un type de dispositif optique de gestion de puissance qui est fabriqué utilisant la technologie optique de guide d'ondes de silice. Il comporte la petite taille, la fiabilité élevée, la gamme de longueurs d'onde de fonctionnement large et la bonne uniformité de canal en canal, et est très utilisé dans des réseaux de PON pour réaliser la division de puissance de signal optique. Nous fournissons des séries entières de produits du diviseur 1xN et 2xN qui sont travaillés pour des applications spécifiques. Tous les produits répondent à des exigences de GR-1209-CORE et de GR-1221-CORE.
Applications
Types
1. type de base diviseur de PLC
2. type diviseur de SFF de PLC
3. type diviseur de la sortance 900um de PLC
4. type module de cassette de diviseur de PLC
5. type module de support de diviseur de PLC
6. module de diviseur de PLC d'ensemble de plateau
7. plat Rapide-reliez le type module d'arrêt de diviseur de PLC
Type de connecteur :
| type de connoctor | SC, ST, FC, LC, MU, MTRJ, E2000, MPO/MTP, SMA…. |
| Câbles | PVC/LSZH, OM1, OM2, OM3, OM4, assemblée plénière (OFNP), blindée |
| Couleur | jaune, gris, bule de ciel, orange, blanc, bla |
Notre département de production :
Essai :
Contrôle de qualité :
Emballage :
La livraison :
Paiement :
