Détails sur le produit:
|
| Nom: | 1.25G conjuguent module de la fibre 20km SFP | longueur d'onde: | 1310nm |
|---|---|---|---|
| Type de mode: | mode unitaire | Distance de transmission: | 20KM |
| Type de fibre: | Double fibre | OEM: | Disponible |
| Surligner: | émetteur-récepteur optique de SFP,émetteur-récepteur de fibre de mode unitaire |
||

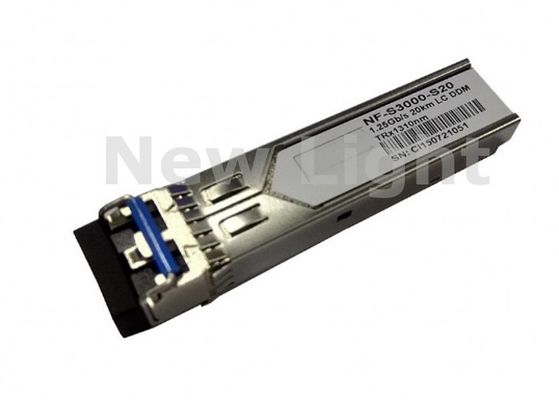

émetteur-récepteur optique de SFP de double de fibre de module de 1.25G SFP fibre du SM 20KM DDM
Description
L'émetteur-récepteur NF-3000-S20 est une haute performance, module rentable qui ont une interface duplex d'optique de LC. Le C.A. standard a couplé CML pour les signaux à grande vitesse de signal et de contrôle et de moniteur de LVTTL. La section de récepteur emploie un récepteur de PIN et l'émetteur utilise un laser de point de gel de 1310 nanomètre, jusqu'au lien 15dB bougent assurent cette application de l'Ethernet 20km du module 1000Base.
Caractéristique :
| Jusqu'aux liaisons de transmission de données 1.25Gb/s |
| Chaud-que l'on peut brancher |
| Connecteur duplex de LC |
| Jusqu'à 20km sur 9/125μm SMF |
| émetteur de laser du point de gel 1310nm |
| Alimentation d'énergie simple de +3.3V |
| Interface de surveillance conforme avec SFF-8472 |
| Puissance maximum <1w> |
| Gamme de température de fonctionnement commerciale industrielle de /Extended/ : -40°C à 85°C/-5°C à 85°C/-0°C à la version 70°C disponible |
| RoHS conforme et sans plomb |
| Métro/réseaux d'Access |
| 1,25 Ethernet de Gb/s 1000Base-LX |
| la Manche 1×Fiber |
| D'autres liens optiques |
Application :
| Système de CSAD STM et de SONET |
| La Manche de fibre |
| Commutez à l'interface de commutateur |
| Applications commutées de carte mère |
| Interface de routeur/serveur |
| D'autres systèmes de transmission optiques |
Paramètres :
| Article | Spécifications | ||||
| Capacités absolues | |||||
| Paramètre | Symbole | Minute | Maximum | Unité | |
| Tension d'alimentation | VCC | -0,5 | 3,6 | V | |
| Température de fonctionnement | DESSUS | -40 | 85 | º C | |
| Caractéristiques électriques | |||||
| Paramètre | Symbole | Minute | Typique | Maximum | Unité |
| Débit (NRZ) | B | - | 1250 | - | Mb/s |
| 622 | |||||
| 155 | |||||
| Tension d'alimentation | VCCT | 3,1 | 3,3 | 3,6 | V |
| Courant d'approvisionnement | ICCT | - | 70 | 130 | mA |
| Haute tension d'entrée | VIH | VCCT-1.165 | - | VCCT-0.700 | V |
| BASSE tension d'entrée | VIL | VCCT-1.890 | - | VCCT-1.475 | V |
| L'émetteur permettent la tension | TSV | - | - | 0,8 | V |
| Tension de débronchement d'émetteur | VD | 2 | - | - | V |
| Récepteur | |||||
| Débit (NRZ) | B | - | 1250 | - | Mb/s |
| 622 | |||||
| 155 | |||||
| Tension d'alimentation | VCCR | 3,1 | 3,3 | 3,6 | V |
| Courant d'approvisionnement | ICCR | - | 100 | 150 | mA |
| Sortie de données haute | VOH | VCCR-1.025 | - | VCCR-0.880 | V |
| Sortie de données BASSE | Vol. | VCCR-1.810 | - | VCCR-1.620 | V |
| Basse tension de visibilité directe | VLOUT | - | - | 0,8 | V |
| Haute tension de visibilité directe | VHOUT | 2 | - | - | V |
