Détails sur le produit:
|
| couleur: | Boîte grise | Type de connecteur: | SC |
|---|---|---|---|
| Polonais: | APC | diviseur: | 1x4 |
| mode: | mode unitaire | OEM: | Disponible |
| Surligner: | Fibre optique Splitter PLC,Coupleur de câble optique de fibre |
||

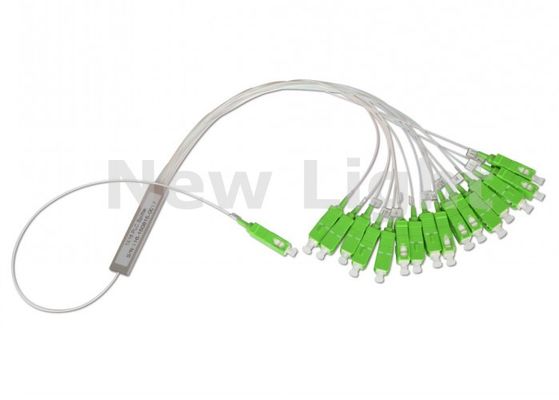

Diviseur optique de fibre de boîte noire de l'ABS 1*16 avec le câble entré par 3.0mm
Introduction :
Le diviseur de PLC signifie le diviseur planaire de circuit d'onde lumineuse, qui est basé sur la technologie planaire d'onde lumineuse, très utilisé dans FTTX, EPOM, BPON, GPON. Nous avons lancé 1X4,1X8, 1X16, type de PLC de coupleurs optiques, et de diviseurs de la fibre 1X32, coupleurs de mode unitaire avec à représentation cohérente, basse perte par insertion optique, perte dépendante de basse polarisation, fiabilité et stabilité élevée, caractéristiques environnementales et mécaniques supérieures, et installation rapide. Ils permettent également une surveillance et une gestion plus efficaces des réseaux optiques de fibre. Toutes les longueurs d'onde (1260-1620nm) ne sont pas sensibles.
Caractéristique :
Bonne uniformité et basse perte par insertion
Basse perte de personne à charge de polarisation
Excellente stabilité environnementale
Excellent mécanique
Stabilité Telecordia GR-1221 et GR-1209
Les composants par Chromatographie sur couche mince-certifié, se conforment à YD1117-2001
Application :
Fibre au point (FTTX)
Fibre à (FTTH) à la maison
Réseaux optiques passifs (PON)
LANs (LAN)
(CATV) de la télévision via câble
Équipement de test
Spécifications :
Tableau 1 – diviseur de PLC 1×N
| Paramètres | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
| Longueur d'onde fonctionnante (nanomètre) | 1260~1650 | |||||
| Type de fibre | G657A ou client spécifique | |||||
| Perte par insertion (DB) (catégorie de P/S) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 |
| Uniformité de perte (DB) | 0,4 | 0,6 | 0,8 | 1,2 | 1,5 | 2,0 |
| Perte de retour (DB) (catégorie de P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Perte dépendante de polarisation (DB) | 0,2 | 0,2 | 0,2 | 0,25 | 0,3 | 0,35 |
| Directivité (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| Perte dépendante de longueur d'onde (DB) | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 |
| Stabilité de température (- ℃ 40~85) (DB) | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 |
| Température de fonctionnement (℃) | -40~85 | |||||
| Température de stockage (℃) | -40~85 | |||||
| Paquet | Tube ou ABS en acier | |||||
Tableau 2 – diviseur de PLC 2×N
| Paramètres | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| Longueur d'onde fonctionnante (nanomètre) | 1260~1650 | |||||
| Type de fibre | G657A ou client spécifique | |||||
| Perte par insertion (DB) | 4,0 | 7,6 | 11,0 | 14,4 | 17,5 | 21,0 |
| Uniformité de perte (DB) | 0,6 | 1,0 | 1,2 | 1,5 | 1,8 | 2,2 |
| Perte de retour (DB) (catégorie de P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Perte dépendante de polarisation (DB) | 0,2 | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 |
| Directivité (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| Perte dépendante de longueur d'onde (DB) | 0,3 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 |
| Stabilité de température (- ℃ 40~85) (DB) | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 |
| Température de fonctionnement (℃) | -40~85 | |||||
| Température de stockage (℃) | -40~85 | |||||
| Paquet | Tube ou ABS en acier | |||||
